Pytanie sprawdza umiejętność rozpoznawania symboli graficznych elementów na schematach elektrycznych, co w praktyce awionika jest kluczowe przy diagnozowaniu instalacji, wymianie elementów i weryfikacji zgodności montażu z dokumentacją.

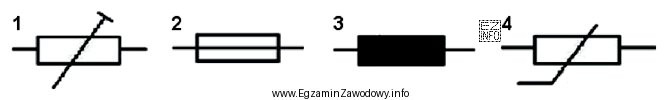

"Rezystor nastawny" oznacza rezystor o regulowanej wartości (element regulacyjny). Najczęstszą pułapką jest utożsamianie go z potencjometrem: potencjometr jest szczególnym przypadkiem elementu regulacyjnego i w zależności od konwencji może być rysowany podobnie, dlatego należy zwracać uwagę na dokładny zapis symbolu (sposób zaznaczenia regulacji i wyprowadzeń).
"Bezpiecznik" to element zabezpieczający obwód przed skutkami nadprądu. Na schemacie ma własne, charakterystyczne oznaczenie i nie należy go mylić z wyłącznikiem samoczynnym (który jest aparatem łączeniowym; mimo podobnej funkcji ochronnej symbol bywa inny i zwykle wskazuje mechanizm łączeniowy).
"Dławik" jest elementem indukcyjnym (L), stosowanym często w filtrach, układach przeciwzakłóceniowych i torach zasilania. Odpowiedzi błędne kuszą nazwą cewka indukcyjna. W ujęciu fizycznym oba są elementami indukcyjnymi, ale na schematach i w praktyce serwisowej dławik jest określeniem funkcjonalnym (np. ograniczanie zmian prądu, tłumienie zakłóceń), a symbol może wskazywać typ elementu użyty w danym układzie.
"Warystor" to element nieliniowy o rezystancji zależnej od napięcia, używany m.in. do ograniczania przepięć. Nie należy go mylić z kondensatorem (elementem pojemnościowym) ani z rezystorem stałym; różne funkcje i różne symbole przekładają się na inne wnioski diagnostyczne.
- Jeśli wybierasz "potencjometr" zamiast "rezystor nastawny", to zwykle jest to efekt podobieństwa symboli i skojarzenia z regulacją.
- Jeśli wybierasz "wyłącznik samoczynny" zamiast "bezpiecznik", to mieszasz funkcję ochronną z aparatem łączeniowym.
- Jeśli mylisz "warystor" z "kondensatorem", to ignorujesz cechy symbolu wskazujące na element nieliniowy/ochronny.
Na egzaminie warto trenować rozpoznawanie symboli w zestawach mieszanych (R/L/C + zabezpieczenia), bo wtedy najłatwiej ujawniają się typowe pomyłki.
