KWALIFIKACJA ELM2 - CZERWIEC 2017 (test 2)



PYTANIE NR 22.
Przedstawione na rysunku urządzenie służy do

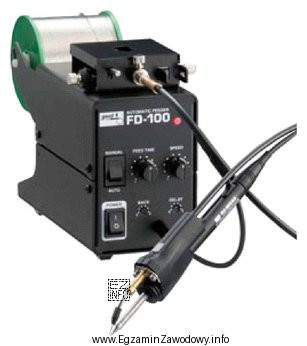

Ilustracja przedstawia urządzenie do automatycznego podawania lutowia, model FD-100.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Urządzenie z rysunku to podajnik lutowia, czyli element stanowiska lutowniczego służący do automatycznego podawania drutu/spoiwa podczas lutowania.
Odsysanie cyny wymaga odsysacza, a lutowanie rozpływowe i hot-air to metody/procesy realizowane innymi urządzeniami (piec/stacja gorącego powietrza).

Pełne wyjaśnienie:

Prawidłowa odpowiedź: "automatycznego podawania lutowia."

Pytanie dotyczy funkcji urządzenia pokazanego na rysunku. W praktyce montażu i napraw elektroniki spotyka się osprzęt, który mechanicznie podaje lutowie (spoiwo) w postaci drutu do miejsca lutowania. Takie rozwiązanie ułatwia utrzymanie powtarzalności i przyspiesza pracę, bo operator nie musi każdorazowo ręcznie dozować drutu lutowniczego.

Dlaczego pozostałe odpowiedzi są nieprawidłowe:

  • "automatycznego odsysania cyny." – dotyczy urządzeń do rozlutowywania (odsysaczy), które usuwają roztopione spoiwo z pola lutowniczego. Funkcja jest odwrotna niż podawanie: zamiast dostarczać spoiwo, urządzenie je usuwa.
  • "lutowania rozpływowego." – lutowanie rozpływowe jest procesem technologicznym realizowanym zwykle w piecu rozpływowym lub na linii produkcyjnej. To nie jest typowa funkcja pojedynczego, małego urządzenia stanowiskowego rozpoznawanego po wyglądzie jako "podajnik".
  • "lutowania z wykorzystaniem gorącego powietrza." – to metoda wykonywana stacją hot-air (nadmuch gorącego powietrza i dysze). Podajnik lutowia nie wytwarza strumienia gorącego powietrza; jego rolą jest dozowanie spoiwa.

Wskazówka egzaminacyjna: gdy w odpowiedziach pojawiają się zarówno funkcje urządzeń (podawanie/odsysanie), jak i nazwy metod lutowania (rozpływowe/hot-air), warto najpierw ustalić, czy pytanie dotyczy urządzenia czy procesu. To często eliminuje błędne skojarzenia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest lutowie i do czego służy w elektronice?
Lutowie (spoiwo lutownicze) to metal lub stop metali używany do łączenia elementów elektronicznych z polami lutowniczymi. Po stopieniu zwilża łączone powierzchnie, a po ostygnięciu tworzy mechaniczne i elektryczne połączenie o określonej jakości.
Jak działa automatyczny podajnik lutowia na stanowisku lutowniczym?
Podajnik lutowia mechanicznie przesuwa drut lutowniczy w kierunku grotu lub punktu lutowania, zwykle ze stałą lub regulowaną prędkością. Ułatwia dozowanie spoiwa i poprawia powtarzalność, szczególnie przy wielu podobnych lutach wykonywanych ręcznie.
Dlaczego podajnik lutowia nie jest tym samym co odsysacz cyny?
Podajnik dostarcza spoiwo do złącza, a odsysacz usuwa roztopione lutowie podczas rozlutowywania. To urządzenia o przeciwnych funkcjach: jedno wspiera lutowanie, drugie wspiera demontaż i poprawki przez czyszczenie otworów/przylutów z nadmiaru cyny.
Co odróżnia lutowanie rozpływowe od lutowania ręcznego grotowego?
Lutowanie rozpływowe to proces masowy (np. na linii SMT), gdzie pasta lutownicza jest rozpływana w kontrolowanym profilu temperaturowym. Lutowanie grotowe jest ręczne: ciepło dostarcza grot lutownicy, a lutowie zwykle wprowadza operator (ręcznie lub podajnikiem).
Kiedy stosuje się lutowanie gorącym powietrzem (hot-air)?
Hot-air stosuje się najczęściej do montażu i demontażu elementów SMD, napraw i reworku, gdy trzeba równomiernie podgrzać obszar lub cały element. Wymaga stacji gorącego powietrza z regulacją temperatury i przepływu, a nie podajnika drutu lutowniczego.
Jakie narzędzia są typowe do rozlutowywania w elektronice?
Do rozlutowywania używa się m.in. odsysaczy (ręcznych lub elektrycznych), plecionki do rozlutowywania oraz stacji hot-air (dla SMD). Wybór zależy od typu połączenia, ilości lutowia i ryzyka przegrzania pola/elementu.
Czy można pomylić podajnik lutowia ze stacją lutowniczą?
Tak, jeśli na ilustracji widać tylko fragment urządzenia. Stacja lutownicza zwykle zawiera zasilanie, regulację temperatury i kolbę, a podajnik odpowiada za mechaniczne podawanie drutu. Na egzaminie warto szukać elementów typowych dla dozowania (rolki, prowadnica drutu).
Jakie błędy najczęściej popełnia się przy identyfikacji urządzeń do lutowania na rysunkach?
Najczęstsze błędy to kierowanie się samą nazwą metody (np. hot-air) zamiast funkcją urządzenia, ignorowanie charakterystycznych elementów (np. toru prowadzenia drutu) oraz mylenie urządzeń o podobnej bryle. Pomaga rozpoznanie: "podaje", "grzeje", "odsysa".
Jak rozpoznać, że pytanie dotyczy urządzenia, a nie metody lutowania?
Sformułowania typu "urządzenie służy do…" zwykle badają funkcję sprzętu, a nie opis procesu technologicznego. Jeśli w odpowiedziach są nazwy metod (np. rozpływowe, gorące powietrze), sprawdź, czy są to faktyczne funkcje konkretnej maszyny, czy raczej ogólne techniki.
Jak przygotować się do pytań o narzędzia lutownicze na egzaminie ELM.2?
Warto przećwiczyć rozpoznawanie osprzętu na zdjęciach: stacje lutownicze, hot-air, odsysacze, podajniki, groty i akcesoria. Pomaga też praca w pracowni: przypisz każdemu narzędziu jedną główną funkcję (grzanie, dozowanie, usuwanie) i typowe zastosowanie.
info

Około 55% zdających odpowiada poprawnie na to pytanie. średnie

W praktyce zawodowej kluczowe jest to, że urządzenie z rysunku to podajnik lutowia, czyli element stanowiska lutowniczego służący do automatycznego podawania drutu/spoiwa podczas lutowania.

Źródła:

  • IPC J-STD-001 (Requirements for Soldered Electrical and Electronic Assemblies) – dokument branżowy IPC, wymagania dot. lutowania i poprawek (weryfikacja ogólna pojęć).
  • IPC-A-610 (Acceptability of Electronic Assemblies) – dokument branżowy IPC, kryteria akceptacji połączeń lutowanych (kontekst narzędzi i metod).

Materiały:

  • Instrukcje i katalogi producentów stacji lutowniczych oraz akcesoriów (podajniki drutu, odsysacze)
  • Materiały szkolne z pracowni montażu elektronicznego dotyczące technik lutowania i rozlutowywania
  • Standardy jakości montażu elektronicznego IPC (sekcje dot. lutowania ręcznego i poprawek)
