W instalacjach sprężonego powietrza jedną z najczęstszych przyczyn problemów eksploatacyjnych są nieszczelności: rozszczelnione szybkozłącza, niedokręcone złączki, pęknięte przewody, zużyte uszczelki czy nieszczelna armatura. Skutkiem są spadki ciśnienia, pogorszenie pracy elementów wykonawczych oraz zwiększone koszty energii potrzebnej do sprężania powietrza.

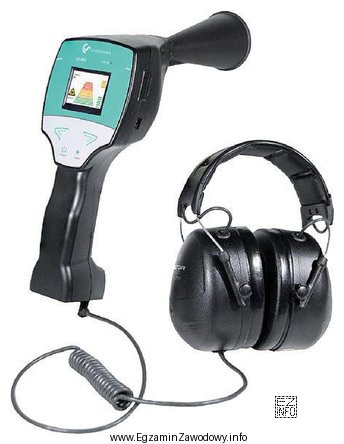

Urządzenie pokazane na rysunku (w typowych zadaniach egzaminacyjnych) jest przyrządem diagnostycznym, którego celem jest wykrywanie miejsc nieszczelności w instalacji sprężonego powietrza. W praktyce takie przyrządy pomagają zlokalizować punkt wycieku, aby serwisant mógł wykonać naprawę: dokręcić połączenie, wymienić uszczelkę, przewód lub element armatury.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "Bezdotykowy pomiar ciśnienia" – w pneumatyce ciśnienie standardowo mierzy się manometrami i przetwornikami ciśnienia wpiętymi w układ; sama detekcja wycieku nie jest pomiarem ciśnienia w gałęzi.
- "Wyszukiwanie uszkodzenia przewodów w instalacji elektrycznej" – to inna dziedzina (elektryka), inny typ przyrządów i inny rodzaj zjawiska (przerwa, zwarcie, uszkodzenie izolacji), niezwiązany bezpośrednio z nieszczelnością pneumatyczną.
- "Bezdotykowy pomiar natężenia przepływu" – pomiar przepływu realizuje się przepływomierzami o określonej zasadzie działania i zakresie; wykrywacz nieszczelności wskazuje miejsce wycieku, a nie mierzy przepływu w konkretnej gałęzi obwodu.
Wskazówka egzaminacyjna: gdy w odpowiedziach pojawiają się "pomiar ciśnienia", "pomiar przepływu" i "wykrywanie nieszczelności", najpierw zdecyduj, czy urządzenie jest przyrządem pomiarowym (parametr liczbowy) czy diagnostycznym (lokalizacja usterki). To zwykle pozwala odrzucić mylące opcje.
