KWALIFIKACJA MOT1 - STYCZEŃ 2021

PYTANIE NR 18.

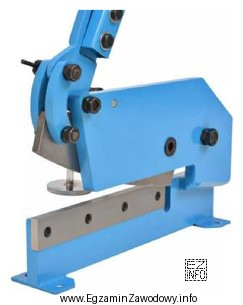

Przedstawione na rysunku urządzenie służy do
Ilustracja przedstawia urządzenie mechaniczne, które jest używane do cięcia materiałów, co wynika z kontekstu pytania
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Operacja "cięcia" polega na rozdzieleniu materiału (blachy) na części, zwykle wzdłuż wyznaczonej linii, aby uzyskać element o wymaganym kształcie.
Pozostałe czynności zmieniają kształt bez rozdzielania: tłoczenie formuje w przetłoczenie, żłobienie wykonuje rowek, a zaginanie tworzy trwały zgięty brzeg.

Pełne wyjaśnienie:

W blacharstwie samochodowym kluczowe jest rozróżnianie podstawowych operacji technologicznych wykonywanych na blasze, ponieważ od tego zależy dobór narzędzia, kolejność prac oraz jakość naprawy.

"cięcia." jest poprawne, gdy urządzenie służy do rozdzielenia materiału (odcięcia fragmentu blachy, skrócenia krawędzi, wycięcia wstawki). Typowym skutkiem cięcia jest powstanie dwóch oddzielnych części oraz krawędzi cięcia, którą często trzeba następnie oczyścić (gratowanie) i dopasować do spoiny lub zakładki.

Odpowiedzi błędne opisują inne procesy, w których materiał zwykle pozostaje w jednym kawałku, a zmienia się jego geometria:

  • "tłoczenia." dotyczy kształtowania blachy naciskiem narzędzia (matryca/stempel), aby uzyskać przetłoczenia, wytłoczenia lub lokalne wzmocnienia. To formowanie, a nie rozdzielanie materiału.
  • "żłobienia." oznacza wykonanie rowka/żłobka (np. wzmocnienie, prowadzenie, kształt dekoracyjny lub technologiczny). Również jest to nadanie kształtu powierzchni, a nie odcięcie fragmentu.
  • "zaginania." to trwałe odkształcenie wzdłuż linii gięcia, tworzące kąt lub kołnierz. Stosuje się je np. do wykonania zakładek, rantów i krawędzi montażowych.

Na egzaminie warto pamiętać o prostej zasadzie: jeżeli efektem ma być oddzielenie kawałka blachy, mówimy o cięciu; jeżeli efektem jest zmiana kształtu bez rozdzielania, rozważamy zaginanie, tłoczenie lub żłobienie. To rozróżnienie pomaga także w planowaniu napraw (najpierw docięcie, potem formowanie i dopasowanie, na końcu łączenie).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Cięcie blachy to operacja rozdzielenia materiału na dwie części wzdłuż linii cięcia, aby uzyskać element o wymaganym kształcie lub wymiarze. W praktyce przygotowuje się tak łatę, wycina skorodowany fragment lub dopasowuje krawędź przed spawaniem.
Najprościej sprawdzić skutek procesu: cięcie tworzy oddzielne części materiału, a zaginanie zmienia kąt/kształt jednego elementu bez rozdzielenia. Jeśli w wyniku pracy ma powstać kołnierz, rant lub zakładka, to zwykle jest to zaginanie.
Tłoczenie polega na formowaniu blachy naciskiem narzędzia (np. stempla i matrycy), aby uzyskać przetłoczenie lub wytłoczenie. Materiał zazwyczaj pozostaje w jednym kawałku. Cięcie natomiast służy do rozdzielenia blachy na części.
Żłobienie to wykonanie rowka/żłobka w materiale, czyli lokalne ukształtowanie powierzchni. Może pełnić funkcję usztywniającą, prowadzącą lub technologiczną. W przeciwieństwie do cięcia nie polega na odcinaniu fragmentu, tylko na nadaniu kształtu.
Do cięcia spotyka się m.in. nożyce ręczne i dźwigniowe, gilotyny, wycinaki oraz narzędzia z napędem (np. nożyce pneumatyczne). Wybór zależy od grubości blachy, wymaganej dokładności i dostępu do miejsca cięcia w pojeździe.
Cięcie wykonuje się, gdy trzeba wyciąć uszkodzony fragment, przygotować łatę lub dopasować element przed łączeniem. Tłoczenie stosuje się, gdy celem jest odtworzenie przetłoczeń lub lokalnych kształtów wzmacniających w panelu, bez rozdzielania materiału.
Tak, zwykle trzeba usunąć zadziory i wyrównać krawędź (np. pilnikiem, szlifierką), a w naprawach nadwozi dodatkowo przygotować brzeg pod spawanie lub klejenie. Poprawia to jakość połączenia i zmniejsza ryzyko pęknięć oraz korozji.
Częsty błąd to sugerowanie się samym "wyglądem maszynowym" urządzenia bez analizy efektu pracy. Uczniowie mylą też pojęcia: tłoczenie i żłobienie (oba formują), albo cięcie i zaginanie (oba mogą dotyczyć krawędzi), dlatego warto pamiętać o kryterium rozdzielenia materiału.
Urządzenie do zaginania musi umożliwić kontrolowane gięcie wzdłuż linii, często ma belkę dociskową i element gnący. Narzędzie do cięcia ma elementy tnące (ostrza/noże) ustawione tak, by przeciąć materiał. W zadaniach egzaminacyjnych kluczowy jest oczekiwany efekt operacji.
Ucz się "parami" pojęć: cięcie vs gięcie, tłoczenie vs żłobienie, oraz łącz proces z efektem na blasze. Pomaga też przegląd zdjęć i kart katalogowych narzędzi warsztatowych oraz ćwiczenia praktyczne: obejrzenie śladu po operacji często najszybciej podpowiada właściwą nazwę.
info

To pytanie poprawnie rozwiązuje 66% zdających egzamin. średnie

Materiały:

  • Materiały dydaktyczne z technologii napraw nadwozi: rozdziały o obróbce ręcznej i maszynowej blach
  • Instrukcje BHP i stanowiskowe dotyczące pracy przy urządzeniach do obróbki blach
  • Katalogi narzędzi warsztatowych (nożyce, gilotyny, zaginarki, prasy) z opisem zastosowań
