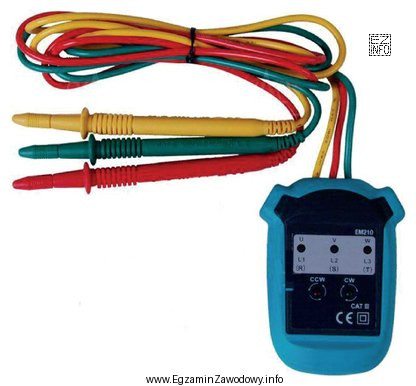

Urządzenie pokazane na rysunku (typowo nazywane wskaźnikiem kolejności faz lub fazomierzem) służy do sprawdzania kolejności faz w instalacji trójfazowej. Kolejność faz to sekwencja, w jakiej pojawiają się napięcia fazowe. W praktyce ma to kluczowe znaczenie przy uruchamianiu odbiorników z silnikami trójfazowymi, ponieważ zmiana kolejności dwóch faz powoduje zmianę kierunku obrotów.
Dlaczego ta funkcja jest istotna w eksploatacji? Po pracach montażowych lub serwisowych (np. po przepięciu przewodów, wymianie gniazda siłowego, modernizacji rozdzielnicy) można nieświadomie zamienić dwie fazy. Skutkiem może być niewłaściwy kierunek pracy pompy, wentylatora czy przenośnika, co bywa groźne dla urządzenia i procesu technologicznego. Wskaźnik kolejności faz pozwala to szybko wykryć, zanim nastąpi uruchomienie pod obciążeniem.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "pomiaru rezystancji uziemienia" – do tego służą mierniki rezystancji uziemienia (często z sondami pomocniczymi lub cęgami). To inny rodzaj pomiaru ochronnego, wykonywany inną metodą i innym przyrządem.
- "wyznaczania trasy przewodów" – tę funkcję realizują lokalizatory przewodów (nadajnik/odbiornik), używane do wykrywania przebiegu kabla w ścianie, posadzce lub w wiązkach. Nie służą do oceny sekwencji faz.
- "pomiaru impedancji pętli zwarcia" – wykonuje się go miernikiem pętli zwarcia (często wielofunkcyjnym). Pomiar ten dotyczy skuteczności samoczynnego wyłączenia zasilania i jest powiązany z ochroną przeciwporażeniową, a nie z kierunkiem wirowania pola.
Wskazówka egzaminacyjna: jeśli w zadaniu pojawia się urządzenie używane przy instalacjach trójfazowych i kontekst uruchamiania napędów, najczęściej chodzi o kontrolę kolejności faz, a nie o pomiary ochronne typu uziemienie lub pętla zwarcia.
