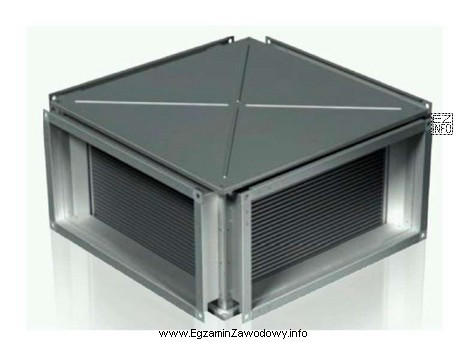

Pytanie sprawdza umiejętność rozpoznania typu wymiennika ciepła na podstawie rysunku, co w praktyce technika energetyka jest potrzebne przy montażu, uruchamianiu i eksploatacji węzłów cieplnych.
Odpowiedź "krzyżowy" odnosi się do wymiennika, w którym strumienie czynnika grzewczego i ogrzewanego przepływają w układzie krzyżowym (przecinają się pod kątem). Na rysunkach technicznych taki typ identyfikuje się przez analizę kierunków przepływu oraz ułożenia kanałów/komór, a nie przez samą nazwę zastosowania.
Dlaczego pozostałe odpowiedzi nie pasują, jeśli na rysunku widać układ krzyżowy:
- "płytowy" – zwykle ma postać pakietu cienkich płyt ze ściągami/ramą; na rysunku często widać układ wielu równoległych kanałów pomiędzy płytami.
- "obrotowy" – ma element wirujący (rotor), co jest cechą konstrukcyjną łatwą do wskazania na rysunku; stosuje się go tam, gdzie odzysk ciepła realizowany jest przez obrót magazynującego ciepło elementu.
- "płaszczowo-rurowy" – rozpoznawalny po cylindrycznym płaszczu i wiązce rurek; przepływ jednego medium odbywa się w rurkach, a drugiego w przestrzeni płaszcza.
Wskazówka egzaminacyjna: najpierw oceń, czy rysunek pokazuje kierunki przepływu i budowę kanałów (typ przepływu), czy raczej budowę mechaniczną (płyty, rurki, rotor). To pozwala ograniczyć ryzyko wyboru "najbardziej znanej" odpowiedzi zamiast tej zgodnej z ilustracją.
