KWALIFIKACJA MTL1 + MTL2 - CZERWIEC 2021



PYTANIE NR 11.

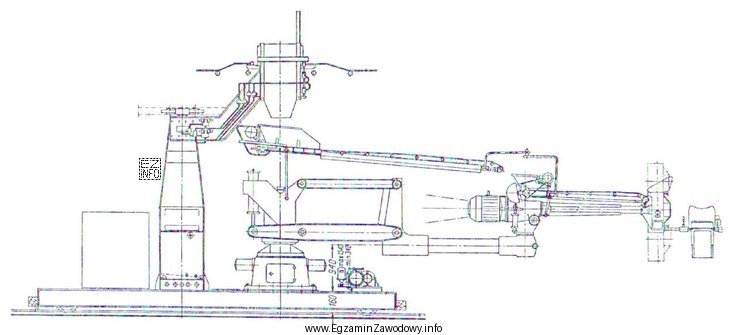

Przedstawione na rysunku urządzenie to
Ilustracja przedstawia urządzenie przemysłowe, najprawdopodobniej narzucarkę, używaną w procesach odlewniczych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Narzucarka rozpoznawana jest po mobilnym podwoziu, długim przegubowym ramieniu z przenośnikiem taśmowym oraz głowicy narzucającej wyrzucającej masę formierską otwartym strumieniem do formy. Strzelarka ma zwykle komorę i pracuje pneumatycznie, a wstrząsarka zagęszcza masę drganiami.

Pełne wyjaśnienie:

Narzucarka (sand slinger) to urządzenie formierskie służące do mechanicznego wypełniania form masą formierską. Jej cechą rozpoznawczą jest to, że masa jest transportowana i następnie dynamicznie wyrzucana z głowicy narzucającej w kierunku formy. Na rysunkach technicznych i w praktyce odlewniczej narzucarka często ma:

  • podwozie jezdne (mobilność – możliwość dojazdu do stanowiska lub poruszania się po torach),
  • pionową kolumnę nośną,
  • lej zasypowy dla masy formierskiej,
  • długie przegubowe ramię (wysięgnik) umożliwiające zasięg nad dużą formą,
  • przenośnik taśmowy biegnący wzdłuż ramienia,
  • głowicę narzucającą z napędem oraz widoczny kierunek wyrzutu materiału.

Dlatego poprawną odpowiedzią jest narzucarka.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • Strzelarka wypełnia formę głównie dzięki sprężonemu powietrzu w układzie bardziej "zamkniętym" (komora/zbiornik), a nie przez otwarty mechaniczny wyrzut z głowicy na końcu wysięgnika z taśmociągiem.
  • Nadmuchiwarka kojarzy się z nadmuchem powietrza i zagęszczaniem/oddziaływaniem strumieniem powietrza, a nie z charakterystycznym ramieniem z przenośnikiem i głowicą narzucającą masę.
  • Wstrząsarka z doprasowaniem zagęszcza masę przez wstrząsy/wibracje i doprasowanie w skrzynce formierskiej; nie ma typowego wysięgnika z taśmociągiem i głowicy wyrzucającej masę na odległość.

Wskazówka egzaminacyjna: gdy na rysunku widać wysięgnik z przenośnikiem oraz głowicę "rzucającą" masę do formy, najczęściej chodzi o narzucarkę. Gdy dominuje komora i działanie sprężonym powietrzem – częściej będzie to strzelarka.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest narzucarka w odlewnictwie?
Narzucarka to maszyna formierska do mechanicznego wypełniania form masą formierską. Masa jest transportowana (często przenośnikiem) i wyrzucana z głowicy narzucającej otwartym strumieniem, co ułatwia szybkie wypełnienie dużych form i jednoczesne ich zagęszczanie.
Jak rozpoznać narzucarkę na rysunku technicznym?
Szukaj zestawu cech: mobilne podwozie, pionowa kolumna, lej zasypowy, długie przegubowe ramię (wysięgnik), wzdłuż ramienia przenośnik taśmowy oraz głowica na końcu ramienia. Często zaznaczony jest też kierunek wyrzutu masy z głowicy.
Dlaczego narzucarka ma długie ramię z przenośnikiem taśmowym?
Ramię zwiększa zasięg pracy nad dużą formą i pozwala podawać masę w różne miejsca bez przestawiania skrzynki. Przenośnik taśmowy zapewnia ciągły transport masy do głowicy narzucającej, dzięki czemu można równomiernie i szybko napełniać formę.
Jaka jest różnica między narzucarką a strzelarką?
Narzucarka działa mechanicznie: wyrzuca masę otwartym strumieniem z głowicy na końcu wysięgnika. Strzelarka zwykle wykorzystuje sprężone powietrze i układ bardziej zamknięty (komora), "wstrzeliwując" masę do wnęk. Różnią się więc konstrukcją i sposobem transportu masy.
Czy narzucarka służy także do zagęszczania masy formierskiej?
Tak, w praktyce narzucanie (dynamiczny wyrzut) sprzyja zagęszczaniu masy podczas wypełniania, zwłaszcza w dużych formach. Nie zastępuje to wszystkich metod zagęszczania, ale jest istotną zaletą tej technologii w porównaniu z prostym zasypem lub ręcznym ubijaniem.
Kiedy w odlewni stosuje się narzucarkę zamiast wstrząsarki?
Narzucarkę wybiera się głównie do dużych form, gdy trzeba szybko dostarczyć dużą ilość masy i równomiernie wypełnić znaczną objętość. Wstrząsarka z doprasowaniem jest typowa dla zagęszczania masy w skrzynkach przez drgania i docisk, bez "rzucania" masy na odległość.
Co oznaczają linie wychodzące z głowicy na rysunku narzucarki?
To graficzne oznaczenie strumienia materiału wyrzucanego z głowicy narzucającej. Na rysunkach technicznych takie linie pomagają zrozumieć zasadę działania: masa jest kierowana do formy otwartym strumieniem, a nie tłoczona w zamkniętej komorze.
Jakie elementy narzucarki są kluczowe dla modelarza odlewniczego?
W praktyce ważne są: regulacja zasięgu i wysokości wysięgnika, sprawność przenośnika taśmowego, stan leja zasypowego oraz głowicy narzucającej. Od tych elementów zależy równomierność wypełnienia formy, ryzyko uszkodzeń oprzyrządowania oraz jakość zagęszczenia masy.
Dlaczego uczniowie mylą narzucarkę z nadmuchiwarką?
Obie nazwy sugerują działanie "strumieniem", ale w narzucarce strumień dotyczy masy formierskiej wyrzucanej mechanicznie, a nie samego powietrza. Gdy na rysunku widać przenośnik i głowicę wyrzucającą materiał, to wskazuje na narzucarkę, nie na urządzenie nadmuchowe.
Jak odpowiadać na pytania o rozpoznanie maszyn formierskich na egzaminie?
Najpierw wypisz w myślach 2–3 cechy konstrukcyjne widoczne na rysunku (np. wysięgnik, taśmociąg, komora, stół wibracyjny). Potem dopasuj je do zasady działania urządzenia. Unikaj sugerowania się samą nazwą odpowiedzi – szukaj elementów, które nie występują w pozostałych maszynach.
info

To pytanie poprawnie rozwiązuje 44% zdających egzamin. trudne

Specjaliści zwracają uwagę: "Narzucarka rozpoznawana jest po mobilnym podwoziu, długim przegubowym ramieniu z przenośnikiem taśmowym oraz głowicy narzucającej wyrzucającej masę formierską otwartym strumieniem do formy."
