W instalacjach gazowych uzbrojenie obejmuje m.in. armaturę odcinającą i elementy umożliwiające bezpieczny montaż, serwis oraz eksploatację. Rozpoznanie elementu z rysunku wymaga odróżnienia funkcji (odcinanie, redukcja, szybkie przyłączenie) oraz budowy (czy występuje połączenie rozłączne typu śrubunek).

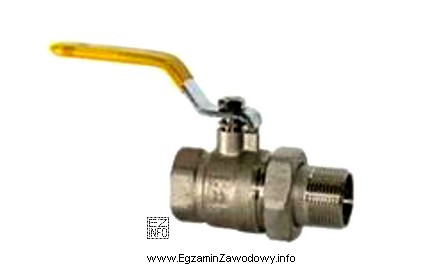

"kurek kulowy ze śrubunkiem." jest poprawny, gdy przedstawiony element jest zaworem/kurkiem odcinającym, a jednocześnie ma część rozłączną (śrubunek), czyli rozwiązanie pozwalające rozłączyć połączenie przez odkręcenie nakrętki i rozdzielenie złączki. Taki element stosuje się np. przy podłączeniu urządzeń lub w miejscach, gdzie może być potrzebny demontaż bez ingerencji w resztę instalacji.
Pozostałe odpowiedzi opisują inne typy osprzętu:
- "szybkozłącze." dotyczy elementu przyłączeniowego umożliwiającego szybkie łączenie i rozłączanie bez klasycznego odkręcania śrubunku; w typowych zadaniach rozpoznaje się je po konstrukcji z gniazdem/wtykiem.
- "reduktor." to urządzenie do redukcji ciśnienia; jego budowa jest inna niż kurka odcinającego i zwykle kojarzy się z korpusem regulacyjnym, często z nastawą.
- "zawór odcinający z odpowietrznikiem." pełni funkcję odcięcia, ale ma dodatkową część do upustu/odpowietrzenia; jeżeli na rysunku brak cechy odpowietrznika, taka odpowiedź nie pasuje.
Wskazówka egzaminacyjna: przy zadaniach "co przedstawiono na rysunku" najpierw ustal funkcję elementu (odcina czy reguluje), potem szukaj cech połączeń rozłącznych (śrubunek) i elementów dodatkowych (odpowietrznik). To zmniejsza ryzyko pomyłki między podobnymi korpusami armatury.
