PYTANIE NR 34.

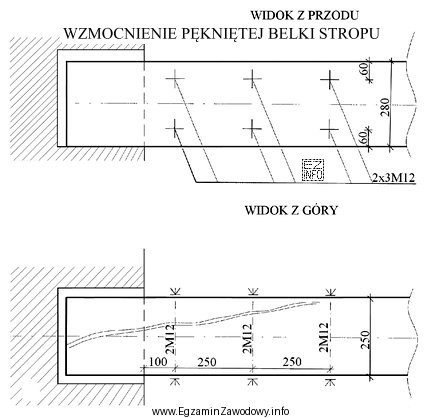

Przedstawione na rysunku wzmocnienie pękniętej belki stropu polega na ściągnięciu jej
Ilustracja przedstawia schemat wzmocnienia pękniętej belki stropu, co jest istotne w kontekście egzaminu zawodowego dla
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wzmocnienie pękniętej belki przez "ściągnięcie" polega na dociśnięciu obu części przekroju tak, aby ograniczyć rozwarcie i poślizg na powierzchni pęknięcia. Dlatego śruby prowadzi się prostopadle do pęknięcia, a większa liczba łączników (tu: sześć M12) daje bardziej równomierny docisk i większą skuteczność naprawy.

Pełne wyjaśnienie:

Naprawa pękniętej belki stropowej poprzez ściągnięcie ma przede wszystkim dwa cele: (1) zamknąć rozwarcie pęknięcia (zwiększyć docisk pomiędzy rozdzielonymi częściami drewna) oraz (2) ograniczyć możliwość przesuwu po powierzchni pęknięcia, aby belka mogła w większym stopniu pracować jak jeden element. W praktyce uzyskuje się to, gdy łączniki wprowadzają siłę docisku w kierunku, który "spina" przekrój.

Odpowiedź "sześcioma śrubami M12 w kierunku prostopadłym do pęknięcia" jest poprawna, ponieważ orientacja prostopadła do pęknięcia powoduje, że dokręcanie nakrętek wytwarza docisk, który bezpośrednio przeciwdziała rozwarciu rysy. Taki docisk zwiększa tarcie na powierzchni pęknięcia i zmniejsza ryzyko dalszego rozwoju uszkodzenia pod obciążeniem użytkowym stropu. Zastosowanie kilku śrub rozłożonych wzdłuż strefy uszkodzenia pozwala też uzyskać bardziej równomierne "ściągnięcie" na długości pęknięcia.

Dlaczego pozostałe odpowiedzi są niepoprawne:

  • "sześcioma śrubami M12 w kierunku równoległym do pęknięcia" – kierunek równoległy zwykle nie daje efektywnego zamknięcia rozwarcia pęknięcia, bo docisk nie działa na obie strony rysy w sposób bezpośredni. Taki układ może stabilizować element lokalnie, ale nie realizuje podstawowej idei "ściągnięcia" przekroju.
  • "trzema śrubami M12 w kierunku prostopadłym do pęknięcia" – choć kierunek jest właściwy, mniejsza liczba śrub może nie zapewnić odpowiednio równomiernego docisku i może prowadzić do koncentracji sił, miejscowego zgniatania drewna lub pozostawienia odcinków pęknięcia bez skutecznego "spięcia". W zadaniu, zgodnie z rysunkiem, przewidziano sześć łączników.
  • "trzema śrubami M12 w kierunku równoległym do pęknięcia" – łączy dwa problemy naraz: niekorzystny kierunek działania oraz zbyt małą liczbę punktów docisku/ściągnięcia, więc skuteczność naprawy jest najsłabsza.

Wskazówka egzaminacyjna: gdy w odpowiedziach pojawiają się jednocześnie kierunek i liczba łączników, najpierw oceń sens konstrukcyjny (czy kierunek rzeczywiście zamyka pęknięcie), a dopiero potem dopasuj wariant do detalu z rysunku (ile elementów ściągających zastosowano).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza ściągnięcie pękniętej belki stropowej?
To sposób naprawy polegający na dociśnięciu rozdzielonych części drewna tak, aby zmniejszyć rozwarcie rysy i ograniczyć przesuw po powierzchni pęknięcia. Najczęściej realizuje się to przez łączniki (np. śruby) przechodzące przez przekrój i dokręcane z podkładkami.
Dlaczego śruby powinny być ustawione prostopadle do pęknięcia?
Prostopadłe ustawienie sprawia, że dokręcanie śrub wytwarza docisk "zamykający" pęknięcie. Docisk zwiększa tarcie między powierzchniami rysy i pomaga, aby belka pracowała bardziej jak jeden element. Ustawienie równoległe zwykle nie daje tak bezpośredniego efektu docisku.
Jakie znaczenie ma liczba śrub w takim wzmocnieniu belki?
Liczba śrub wpływa na rozkład docisku i sił wzdłuż uszkodzonej strefy. Więcej łączników pozwala uzyskać bardziej równomierne ściągnięcie i zmniejsza ryzyko, że część pęknięcia pozostanie "luźna". Zbyt mała liczba może powodować koncentrację obciążeń i słabszą skuteczność naprawy.
Czy kierunek równoległy do pęknięcia może być poprawny w naprawie belki?
Zależy od konkretnego detalu naprawy, ale przy naprawie opisanej jako "ściągnięcie" zwykle chodzi o docisk przez przekrój, czyli działanie prostopadłe do pęknięcia. Elementy równoległe mogą pełnić inne funkcje (np. wzmocnienie długościowe), lecz nie są typowym sposobem zamykania rozwarcia rysy.
Jak rozpoznać na rysunku technicznym kierunek prostopadły do pęknięcia?
Najpierw wyznacz linię pęknięcia (rysę). Kierunek prostopadły to taki, który przecina tę linię pod kątem prostym. Jeśli śruby przechodzą "przez" pęknięcie i łączą obie strony przekroju, zwykle są pokazane właśnie jako elementy prostopadłe do rysy.
Jakie błędy najczęściej popełnia się w takich pytaniach egzaminacyjnych?
Najczęstsze to: mylenie kierunków (równoległy vs prostopadły), ignorowanie słowa "ściągnięcie" i wybór wariantu "wzdłuż pęknięcia", oraz nieuwzględnianie liczby łączników pokazanej na detalu. Pomaga zasada: ściągnięcie = docisk przez pęknięcie, a nie prowadzenie łączników wzdłuż rysy.
Czy średnica M12 ma znaczenie w ocenie poprawnej odpowiedzi?
W tym typie zadania M12 jest cechą identyfikującą zastosowane łączniki na rysunku i wskazuje na śrubę o określonej średnicy gwintu. Zwykle o poprawności decyduje zestaw cech z detalu: liczba, średnica i kierunek ustawienia. Sama średnica bez rysunku nie przesądza o kierunku działania.
Kiedy w praktyce wykonuje się wzmocnienie belki zamiast jej wymiany?
Najczęściej wtedy, gdy uszkodzenie jest lokalne, dostęp do wymiany jest utrudniony (np. strop już wykończony), a konstruktor dopuszcza naprawę. Wzmocnienie ma przywrócić bezpieczną pracę elementu, ale zakres i sposób zawsze powinny wynikać z oceny technicznej i projektu naprawy.
Jakie elementy stosuje się razem ze śrubami przy ściąganiu belki?
W praktyce wraz ze śrubami stosuje się podkładki (często większe, aby rozłożyć nacisk) oraz nakrętki, a czasem dodatkowe blachy lub nakładki drewniane, by poprawić rozkład docisku. Celem jest ograniczenie zgniatania drewna pod łbami/nakrętkami i uzyskanie stabilnego ściągnięcia.
Jak przygotować się do pytań o naprawy belek na egzaminie cieśli?
Ćwicz rozpoznawanie funkcji detali na rysunkach: co przenosi docisk, co przenosi ścinanie, a co tylko ustala położenie. Ucz się słów-kluczy: "ściągnięcie" (docisk), "nakładki" (wzmocnienie przekroju), "wzdłuż/przez pęknięcie" (kierunek). Rozwiązuj testy na rozróżnianie kierunków.
info

Statystycznie 42% uczniów zna prawidłową odpowiedź. trudne

W praktyce zawodowej kluczowe jest to, że wzmocnienie pękniętej belki przez "ściągnięcie" polega na dociśnięciu obu części przekroju tak, aby ograniczyć rozwarcie i poślizg na powierzchni pęknięcia.
