KWALIFIKACJA BUD13 - CZERWIEC 2013

PYTANIE NR 33.

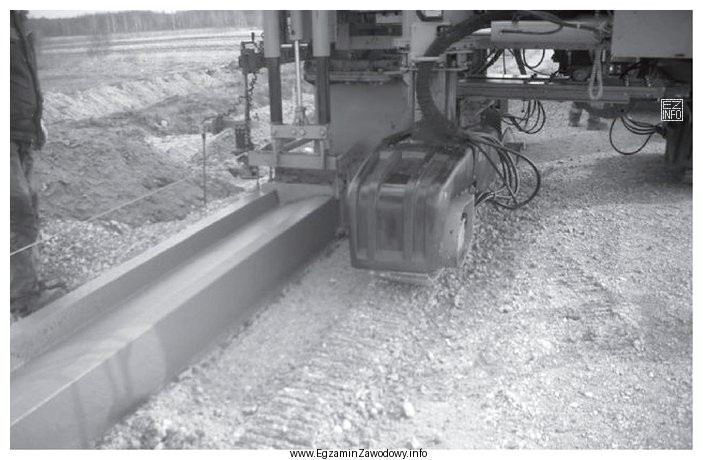

Przedstawione na zdjęciu roboty drogowe dotyczą wykonania
Ilustracja przedstawia roboty drogowe związane z wykonywaniem ścieków przykrawędziowych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Ścieki przykrawędziowe to element odwodnienia wykonywany wzdłuż krawędzi jezdni, zwykle z korytek lub prefabrykatów, aby zebrać i odprowadzić wodę spływającą z nawierzchni. Krawężnik wyznacza krawędź jezdni, ława fundamentowa jest warstwą pod elementy, a rów trójkątny to rów ziemny o innym kształcie i lokalizacji.

Pełne wyjaśnienie:

Roboty związane z wykonaniem ścieków przykrawędziowych dotyczą budowy elementu odwodnienia liniowego prowadzonego wzdłuż krawędzi jezdni. Zadaniem ścieku jest zebranie wody opadowej spływającej po nawierzchni i ukierunkowanie jej do wpustów, rowów lub innych urządzeń odwadniających. W praktyce ścieki przykrawędziowe wykonuje się często z prefabrykowanych korytek/elementów betonowych albo jako ściek z betonu układanego w formie, z zachowaniem spadków umożliwiających odpływ.

Odpowiedź "krawężników drogowych" jest niepoprawna, ponieważ krawężnik służy głównie do oddzielenia jezdni od chodnika/pobocza i ustalenia krawędzi, a nie do tworzenia rynny odwadniającej. Na budowie krawężnik bywa sąsiadem ścieku, co sprzyja pomyłkom, ale funkcja i geometria tych elementów są inne.

Odpowiedź "ławy fundamentowej" także nie pasuje, bo ława to warstwa konstrukcyjna (najczęściej betonowa) stanowiąca podparcie np. pod krawężniki lub elementy ścieku. Sama ława nie pełni roli powierzchni zbierającej wodę; jest elementem "pod spodem", zwykle mniej widocznym po zakończeniu prac.

Odpowiedź "rowu trójkątnego" odnosi się do robót ziemnych i odwodnienia w pasie drogowym poza krawędzią nawierzchni. Rów ma przekrój ziemny (trójkątny/trapezowy) i inną technologię wykonania niż ściek przykrawędziowy, który jest elementem przy samej krawędzi nawierzchni.

Wskazówka egzaminacyjna: przy rozpoznawaniu na zdjęciach zwracaj uwagę na funkcję (odprowadzenie wody), lokalizację (przy krawędzi jezdni) oraz kształt przekroju (rynna/korytko). To zwykle pozwala odróżnić ściek od krawężnika i robót ziemnych.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Ściek przykrawędziowy to element odwodnienia liniowego wykonywany wzdłuż krawędzi jezdni. Jego zadaniem jest zebranie wody spływającej z nawierzchni i skierowanie jej do wpustów, rowów lub kanalizacji deszczowej. Najczęściej ma formę korytka lub ukształtowanej rynny.
Ściek wygląda jak rynna/korytko, które ma prowadzić wodę wzdłuż drogi (często widać zagłębienie i "tor" spływu). Krawężnik ma zwykle wyraźną pionową ściankę i służy do wyznaczenia krawędzi jezdni. Pomyłki zdarzają się, bo oba elementy bywają obok siebie.
Przy samej krawędzi jezdni woda spływa po nawierzchni i trzeba ją szybko zebrać oraz ukierunkować, aby nie zalegała i nie niszczyła konstrukcji. Rów ziemny zwykle znajduje się dalej od nawierzchni i przejmuje wodę dopiero po zjeździe z pobocza. Ściek działa bliżej źródła spływu.
Rów trójkątny stosuje się najczęściej w robotach ziemnych w pasie drogowym, gdy odwodnienie ma być realizowane rowem o niewielkiej głębokości i przekroju zbliżonym do trójkąta. To rozwiązanie spotyka się na poboczach i skarpach, a nie jako element "przyklejony" do krawędzi nawierzchni.
Ława fundamentowa to warstwa (zwykle betonowa), na której posadowia się elementy krawędziowe, np. krawężniki lub prefabrykaty ściekowe. Zapewnia stabilność, właściwe oparcie i utrzymanie niwelety. Sama ława nie jest elementem odwadniającym, tylko konstrukcyjnym podparciem.
Najczęstsze błędy to mylenie krawężnika ze ściekiem, bo oba są z betonu i leżą przy krawędzi jezdni, oraz mylenie ścieku z rowem (odruchowe skojarzenie "odwodnienie = rów"). Pomaga analiza funkcji: czy element ma tworzyć rynnę do spływu wody, czy tylko krawędź.
Nie zawsze. Ścieki mogą być wykonywane z prefabrykatów (korytek) albo jako ścieki monolityczne z betonu układanego na miejscu. Wybór zależy od projektu, warunków wykonawczych i technologii przyjętej przez wykonawcę. W egzaminie zwykle liczy się rozpoznanie funkcji i kształtu.
W praktyce używa się m.in. koparek i ładowarek do przygotowania koryta, zagęszczarek do podłoża, sprzętu do transportu i ustawiania prefabrykatów oraz narzędzi brukarskich/niwelacyjnych do utrzymania spadków. Dobór zależy od tego, czy ściek jest prefabrykowany, czy wykonywany z betonu na miejscu.
Spadek zapewnia, że woda nie będzie zalegała w rynnie i nie będzie wnikała w konstrukcję drogi. Zbyt mały spadek sprzyja zastoinom, a zbyt duży może powodować erozję i problemy z odprowadzeniem do wpustów. Na egzaminie warto pamiętać, że ściek to element ukierunkowujący spływ.
Ucz się rozpoznawania elementów po funkcji i geometrii: krawężnik (krawędź), ściek (rynna), ława (podparcie), rów (wykop ziemny). Pomaga przegląd albumów zdjęć z budów, rysunków typowych oraz ćwiczenia "co to robi?" zamiast "jak się nazywa?".
info

To pytanie poprawnie rozwiązuje 46% zdających egzamin. trudne

Według specjalistów z branży: "Ścieki przykrawędziowe to element odwodnienia wykonywany wzdłuż krawędzi jezdni, zwykle z korytek lub prefabrykatów, aby zebrać i odprowadzić wodę spływającą z nawierzchni."

Materiały:

  • Podręczniki i skrypty z budownictwa drogowego (odwodnienie dróg, elementy krawędziowe)
  • Materiały szkoleniowe producentów prefabrykatów ściekowych i krawężników (katalogi, karty techniczne)
  • Notatki i prezentacje z zajęć dotyczących robót wykończeniowych i odwodnienia w robotach drogowych
