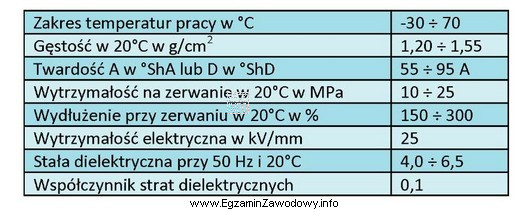

Pytanie dotyczy rozpoznania grupy materiałów elektrotechnicznych na podstawie zestawu parametrów pokazanych na ilustracji. W praktyce egzaminacyjnej chodzi o skojarzenie nazw parametrów z tym, jak materiał zachowuje się w obwodzie lub w polu elektrycznym.
Odpowiedź "izolacyjnych." jest właściwa, gdy przedstawione parametry są charakterystyczne dla dielektryków, czyli materiałów mających ograniczać przepływ prądu. Do typowych cech/parametrów izolatorów zalicza się m.in. bardzo dużą rezystywność (względem przewodników), dążenie do minimalizacji prądów upływu oraz odporność na przebicie w polu elektrycznym (wytrzymałość elektryczna). Takie parametry opisują zdolność materiału do bezpiecznego oddzielania części czynnych od dostępnych lub od siebie nawzajem.
Dlaczego pozostałe odpowiedzi nie pasują?
- "oporowych." – materiały oporowe dobiera się przede wszystkim pod kątem uzyskania określonego oporu/rezystancji w elementach grzejnych czy rezystorach. Ich parametry eksponują stabilność oporu, dopuszczalne obciążenie cieplne i przewidywalne straty, a nie maksymalizację izolacyjności.
- "przewodowych." – przewodniki mają służyć łatwemu przepływowi prądu, więc kluczowa jest mała rezystywność i dobre przewodzenie. Jeżeli na rysunku dominują parametry typowe dla izolacji (np. praca w polu elektrycznym bez przebicia), nie będzie to grupa przewodowa.
- "magnetycznych." – materiały magnetyczne opisuje się parametrami związanymi z obwodem magnetycznym (np. przenikalność, straty, nasycenie, histereza). Jeżeli zestaw parametrów dotyczy głównie izolowania w polu elektrycznym, kategoria magnetyczna odpada.
Wskazówka do nauki: jeśli w parametrach pojawia się nacisk na przebicie, upływność, rezystancję izolacji – myśl o materiałach izolacyjnych. Jeśli nacisk jest na przenikalność/histerezę – to materiały magnetyczne. Jeśli na małą rezystywność – przewodowe, a jeśli na kontrolowany opór i straty – oporowe.
