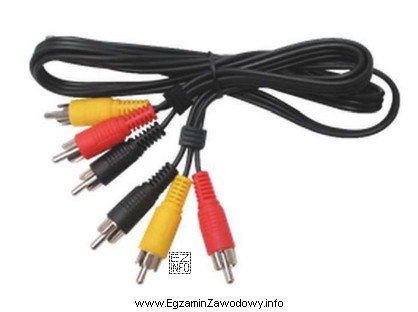

W pytaniu trzeba rozpoznać, do czego służy pokazany przewód. Poprawna odpowiedź "przesyłania sygnałów analogowych AV." odnosi się do kabli używanych w elektronice użytkowej do analogowej transmisji dźwięku i obrazu. W praktyce są to połączenia spotykane m.in. w starszych odtwarzaczach, dekoderach i telewizorach, gdzie sygnał jest przesyłany jako analog (audio i wideo).
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "podłączenia mikrofonu cyfrowego." – mikrofony cyfrowe zwykle korzystają z innych interfejsów i przewodów (zależnie od systemu: np. interfejsy komputerowe lub specjalizowane standardy), a nie z typowego okablowania AV.
- "podłączenia mikrofonu analogowego." – połączenia mikrofonowe analogowe mają charakterystyczne rozwiązania (inny typ przewodu, często symetryczny, inne złącza). Samo podobieństwo "audio" nie wystarcza, bo kabel AV jest przeznaczony do torów audio/wideo, a nie do toru mikrofonowego.
- "przesyłania sygnałów RF." – sygnały radiowe/w.cz. przesyła się zwykle przewodami koncentrycznymi o kontrolowanej impedancji i typowych złączach RF. Kabel AV może być ekranowany, ale nie oznacza to automatycznie przeznaczenia do RF.
Wskazówka egzaminacyjna: przy takich pytaniach kluczowe jest patrzenie na rodzaj złączy, liczbę wtyków i typową konfigurację przewodu (np. para/trójka przewodów dla audio/wideo). Dopiero potem dopasuj zastosowanie: AV (audio+wideo), mikrofon (tor mikrofonowy), RF (koncentryk do w.cz.).
