Wał korbowy przekształca ruch posuwisto-zwrotny tłoków w ruch obrotowy. Na wale wyróżnia się dwa podstawowe typy czopów:
- czopy główne – leżą w jednej linii, czyli w osi obrotu wału, i pracują w łożyskach głównych bloku silnika,
- czopy korbowodowe – są wykorbione (przesunięte względem osi), a na nich opierają się dolne końce korbowodów.

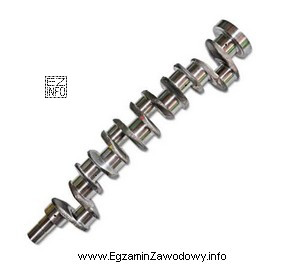

Na przedstawionej ilustracji czopy korbowodowe rozpoznasz po tym, że nie są współosiowe z pozostałymi powierzchniami łożyskowymi – tworzą "wybrzuszenia/wykrojenia" (wykorbienia) połączone ramionami z przeciwciężarami. Zliczenie tych wykorbień daje sześć czopów korbowodowych, co odpowiada typowemu rozwiązaniu dla silnika 6‑cylindrowego.
Czopy główne widać jako gładkie, szlifowane odcinki ułożone w jednej osi – występują pomiędzy kolejnymi wykorbieniami oraz dodatkowo na obu końcach sekcji roboczej wału. Dlatego łącznie wypada siedem czopów głównych. Jest to zgodne z praktyczną zasadą konstrukcyjną dla wałów w pełni podpartych w silnikach rzędowych: liczba czopów głównych = liczba cylindrów + 1 (dla 6 cylindrów: 6+1=7).
Dlaczego pozostałe odpowiedzi są błędne? Wariant z ośmioma czopami głównymi sugerowałby dodatkowe łożyskowanie, którego nie widać na ilustracji i nie wynika z typowego układu dla R6. Wariant z sześcioma czopami głównymi zwykle wynika z pominięcia czopa na jednym z końców wału albo błędnego potraktowania go jako elementu montażowego. Wariant z siedmioma czopami korbowodowymi jest niespójny z widoczną liczbą wykorbień i prowadzi do mylenia ramion korbowych/przeciwciężarów z samymi czopami.
Wskazówka egzaminacyjna: najpierw znajdź oś wału i policz elementy współosiowe (czopy główne), a dopiero potem policz wykorbienia (czopy korbowodowe). To ogranicza ryzyko pomyłki przy zliczaniu.
