KWALIFIKACJA ELM2 - STYCZEŃ 2019



PYTANIE NR 26.
Przedstawiony na rysunkach przyrząd pomiarowy przeznaczony jest do

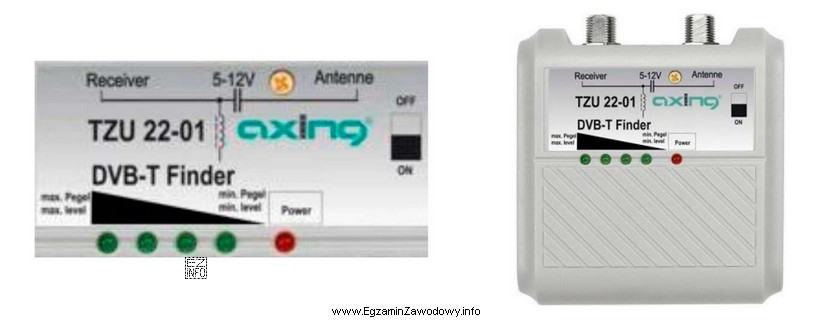

Ilustracja przedstawia urządzenie pomiarowe o nazwie DVB-T Finder, model TZU 22-01, które jest przeznaczone do ustawiania
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Przyrządy używane przy antenach TV naziemnej służą do strojenia/ustawiania anteny na nadajnik poprzez obserwację wskazań poziomu i jakości odbieranego sygnału.
Opcje dotyczące satelity, tłumienności kabla lub sieci kablowej odnoszą się do innych typów pomiarów i innego sprzętu serwisowego.

Pełne wyjaśnienie:

W instalacjach RTV spotyka się różne grupy przyrządów, które na pierwszy rzut oka mogą wyglądać podobnie, ale mają inne przeznaczenie. Odpowiedź "ustawiania anteny telewizji naziemnej" wskazuje na sprzęt używany w terenie do ustawienia anteny na właściwy kierunek/polaryzację oraz do kontroli, czy odbierany sygnał ma wystarczający poziom i jakość do stabilnego odbioru.

Dlaczego pozostałe odpowiedzi nie pasują do tego zastosowania?

  • "ustawiania anteny satelitarnej" dotyczy innego toru odbiorczego: konwertera LNB, częstotliwości pośredniej i sposobu identyfikacji satelity/transpondera. Do tego zwykle używa się satfinderów lub mierników z funkcjami typowymi dla systemów satelitarnych.
  • "pomiaru tłumienności przewodu antenowego" to pomiar parametru kabla (strat sygnału), wykonywany metodami i przyrządami nastawionymi na ocenę linii transmisyjnej. To inny cel niż ustawienie anteny na nadajnik.
  • "analizy jakości sygnału w sieci telewizji kablowej" odnosi się do pomiarów w sieciach dystrybucyjnych, gdzie ocenia się parametry sygnału w gnieździe/odgałęzieniu i zgodność z wymaganiami sieci. To nie jest typowy zakres przyrządu przeznaczonego do ustawiania anteny naziemnej.

Na egzaminie warto zapamiętać praktyczną wskazówkę: jeśli urządzenie służy głównie do ustawiania anteny, to jego "celem pracy" jest znalezienie najlepszego odbioru (maksimum wskazań jakości/poziomu). Jeśli celem jest ocena kabla lub sieci, to pytanie zwykle dotyczy parametrów toru transmisyjnego albo punktu sieci, a nie ustawienia anteny w przestrzeni.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest miernik do ustawiania anteny TV naziemnej?
To przyrząd używany podczas montażu anteny, który pomaga dobrać najlepsze ustawienie poprzez obserwację wskazań sygnału odbieranego z nadajnika. W praktyce pozwala szybciej ustawić kierunek i ocenić, czy instalacja zapewni stabilny odbiór w danym miejscu.
Jak odróżnić przyrząd do anteny naziemnej od satfindera?
Urządzenia do TV naziemnej są nastawione na ocenę sygnału z nadajników naziemnych i pomagają dobrać kierunek anteny. Satfinder służy do ustawiania czaszy na satelitę i zwykle pracuje w innym torze (z konwerterem). Na egzaminie kluczowe jest skojarzenie: naziemna = ustawienie na nadajnik, satelita = ustawienie czaszy.
Dlaczego ustawianie anteny to nie to samo co pomiar tłumienności kabla?
Ustawianie anteny dotyczy geometrii instalacji (kierunek, wysokość, przeszkody) i jakości odbioru "z powietrza". Pomiar tłumienności dotyczy właściwości przewodu jako elementu toru transmisyjnego (straty w kablu). To inne cele i zwykle inne metody pomiaru.
Co najczęściej mierzy się przy ustawianiu anteny naziemnej?
W praktyce sprawdza się wskazania związane z poziomem i jakością odbieranego sygnału, aby znaleźć ustawienie dające najlepszy i najbardziej stabilny odbiór. Na egzaminie liczy się rozpoznanie, że przyrząd "do ustawiania" służy do optymalizacji odbioru, a nie do badań kabla czy sieci kablowej.
Kiedy w praktyce używa się miernika przy antenie naziemnej?
Podczas pierwszego montażu instalacji RTV, przy zmianie lokalizacji anteny, po burzy/awarii oraz gdy klient zgłasza zacinanie obrazu lub zaniki sygnału. Miernik pozwala szybko ustalić, czy problem wynika z ustawienia anteny, miejsca montażu czy dalszej części toru (okablowanie, złącza).
Jakie błędy uczniowie popełniają w pytaniach o przyrządy antenowe?
Najczęściej mylą zastosowanie urządzenia na podstawie skojarzeń (np. "anteny = satelita"), zamiast powiązać przyrząd z konkretnym zadaniem: ustawienie anteny w terenie, ocena kabla lub analiza sieci kablowej. Pomaga czytanie odpowiedzi jako opisu procesu, a nie samego słowa kluczowego.
Czy analizator jakości sygnału w sieci kablowej to to samo co miernik do ustawiania anteny?
Nie. W sieci kablowej bada się sygnał dystrybuowany przewodowo w gniazdach/odgałęzieniach i ocenia parametry w konkretnym punkcie sieci. Miernik do ustawiania anteny jest używany głównie po to, by ustawić antenę na najlepszy odbiór z nadajnika. Na egzaminie to zwykle dwie różne klasy zastosowań.
Gdzie ustawia się antenę TV naziemnej, żeby uzyskać lepszy sygnał?
Zazwyczaj szuka się miejsca o możliwie małych przeszkodach w kierunku nadajnika (mniej zasłonięć) i stabilnego montażu mechanicznego. Miernik pomaga porównać różne miejsca i ustawienia. W praktyce liczy się nie tylko "siła", ale też stabilność wskazań w czasie.
Jakie elementy instalacji RTV warto sprawdzić, gdy mimo ustawienia anteny są problemy?
Poza samą anteną często sprawdza się złącza, jakość zarobienia wtyków, stan przewodu, ewentualne wzmacniacze/rozgałęźniki oraz sposób prowadzenia kabla. Nawet poprawne ustawienie anteny nie pomoże, jeśli tor ma przerwy, zwarcia lub duże straty na połączeniach.
Jak przygotować się do egzaminu z rozpoznawania przyrządów pomiarowych RTV?
Ćwicz kojarzenie przyrządu z zastosowaniem: ustawianie anteny naziemnej, ustawianie satelity, pomiary kabla, pomiary w sieci kablowej. Pomaga też przerabianie zdjęć/rysunków urządzeń z zajęć praktycznych i opisywanie, do jakiej czynności serwisowej są używane oraz jakie kroki wykonuje monter.
info

To pytanie poprawnie rozwiązuje 56% zdających egzamin. średnie

Materiały:

  • Instrukcje obsługi mierników sygnału/ustawiania anten (materiały producentów) – rozdziały o przeznaczeniu i trybach pracy
  • Podręczniki/kwalifikacyjne materiały do instalacji RTV (działy o antenach naziemnych i podstawach pomiarów sygnału)
  • Notatki z zajęć praktycznych: procedura ustawiania anteny i interpretacja wskazań miernika
