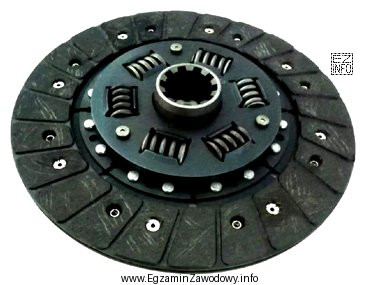

Odpowiedź "napędowego." jest właściwa, gdy rozpoznany na rysunku element pełni funkcję przenoszenia napędu, czyli przekazywania momentu obrotowego wzdłuż toru: silnik → sprzęgło/konwerter → skrzynia biegów → przekładnia główna/mechanizm różnicowy → półosie/wały → koła.
Jak rozumieć układy z odpowiedzi?
- Układ napędowy – elementy, które przekazują i rozdzielają moment obrotowy oraz umożliwiają napędzanie kół. Typowo należą tu m.in. wały i półosie, przeguby, przekładnie, mechanizm różnicowy.
- Układ zawieszenia – elementy łączące koła z nadwoziem/ramą, odpowiadające za prowadzenie kół, tłumienie drgań i utrzymanie kontaktu z nawierzchnią (np. wahacze, sprężyny, amortyzatory, stabilizator).
- Układ hamulcowy – podzespoły realizujące hamowanie poprzez wytwarzanie i przenoszenie sił hamowania (np. tarcze/bębny, zaciski/cylindryki, przewody, pompa, serwo).
- Układ kierowniczy – elementy służące do zmiany kierunku jazdy i ustawiania kół skrętnych (np. przekładnia kierownicza, drążki, końcówki, wspomaganie).
Dlaczego pozostałe odpowiedzi są niepoprawne? Wybór "zawieszenia." wynika zwykle z mylenia części nośnych i prowadzących koło z elementami przeniesienia napędu. "Hamulcowego." bywa wybierane, gdy ktoś kojarzy część z obszarem koła, ale nie rozróżnia funkcji (hamowanie vs napęd). "Kierowniczego." pojawia się przy skojarzeniu z drążkami i połączeniami przegubowymi – jednak w kierowniczym chodzi o sterowanie skrętem, a nie o przekazywanie momentu obrotowego.
Wskazówka egzaminacyjna: patrz na funkcję elementu: jeśli jego zadaniem jest przekazywanie momentu i ruchu obrotowego do kół, to klasyfikujesz go do układu napędowego; jeśli steruje geometrią koła – do kierowniczego lub zawieszenia; jeśli wytwarza tarcie hamujące – do hamulcowego.
