W torach telefonicznych (abonenckich) mogą pojawiać się przepięcia, np. wskutek wyładowań atmosferycznych w pobliżu linii, indukowania zakłóceń lub stanów łączeniowych. Urządzenia końcowe, takie jak telefaks, mają elementy elektroniczne wrażliwe na krótkotrwałe, podwyższone napięcia. Dlatego w punktach zakończenia linii stosuje się elementy ochronne, których zadaniem jest ograniczyć wartość przepięcia i skierować energię w bezpieczne miejsce (np. do uziemienia), zanim dotrze ona do urządzenia.

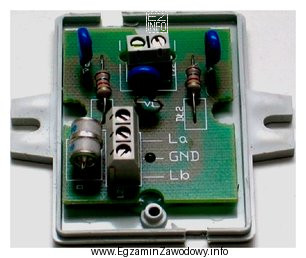

Odpowiedź "ochronnik abonencki" jest właściwa, bo jest to typowy element zabezpieczający urządzenia abonenckie w sieci telefonicznej. Jego funkcja jest bezpośrednio zgodna z treścią pytania: ma chronić telefaks przed przepięciem pojawiającym się na parze/linie abonenckiej.
Pozostałe opcje są mylące z następujących powodów:
- "odgromnik gazowy" to ogólna nazwa jednego z rozwiązań ochronnych (spotykanego w różnych instalacjach). Sama nazwa nie wskazuje jednoznacznie elementu typowo identyfikowanego jako ochronnik stosowany w zakończeniach abonenckich w przedstawionym kontekście rysunkowym.
- "rezystor dopasowujący" pełni funkcję związaną z dopasowaniem/parametrami toru, a nie z odprowadzaniem energii przepięcia. Taki element nie jest podstawowym zabezpieczeniem przeciwprzepięciowym urządzeń końcowych.
- "bezpiecznik przepięciowy" bywa rozumiany potocznie jako zabezpieczenie, ale w torach telekomunikacyjnych ochrona przed krótkimi, stromymi impulsami przepięciowymi wymaga elementów ograniczających napięcie, a nie tylko rozwiązań kojarzonych z klasycznym "bezpiecznikiem". Nazwa jest zbyt ogólna i nie oddaje typowego elementu abonenckiego wskazywanego na rysunku.
Na egzaminie warto kojarzyć: ochronnik abonencki = ochrona urządzenia końcowego na linii telefonicznej przed przepięciem (ograniczenie/odprowadzenie impulsu). Kluczowe jest dopasowanie funkcji elementu do zjawiska (przepięcie) i miejsca zastosowania (tor abonencki).
