KWALIFIKACJA INF1 - STYCZEŃ 2022



PYTANIE NR 40.

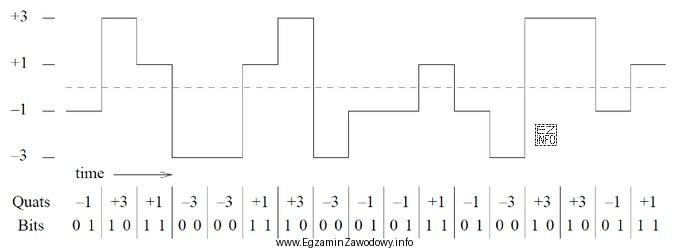

Przedstawiony na rysunku kod 2B1Q stosowany na styku U w sieciach ISDN to przykład modulacji
Ilustracja przedstawia wykres sygnału modulacyjnego 2B1Q stosowanego na styku U w sieciach ISDN.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
2B1Q to kod czteropoziomowy, w którym informacja jest przenoszona przez wybór jednego z kilku poziomów amplitudy symbolu (zamiast zmiany fazy lub szerokości impulsu). Dlatego zalicza się go do rozwiązań typu PAM. PWM dotyczy szerokości impulsu, BPSK fazy, a DSB-SC jest modulacją analogową AM.

Pełne wyjaśnienie:

Kod 2B1Q (2 Binary 1 Quaternary) jest sposobem reprezentacji danych, w którym dwa bity są mapowane na jeden symbol o czterech możliwych poziomach. Kluczową cechą takiego sygnału jest to, że rozróżnienie symboli odbywa się przez wybór jednego z kilku poziomów amplitudy (poziomów napięcia/prądu w torze przewodowym). Z tego powodu w ujęciu klasyfikacji modulacji jest to przykład rodziny PAM (Pulse Amplitude Modulation), czyli modulacji amplitudy impulsów / kluczowania amplitudy symbolu.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • PWM – to modulacja szerokości impulsu. Informacja jest kodowana zmianą czasu trwania (wypełnienia) impulsu, a nie jego poziomu amplitudy. 2B1Q opiera się na poziomach sygnału, więc nie jest PWM.
  • BPSK – to kluczowanie fazy z dwoma stanami (Binary Phase Shift Keying). O rozróżnieniu symboli decyduje zmiana fazy, a 2B1Q wykorzystuje wielopoziomową amplitudę, więc to inna rodzina modulacji.
  • DSB-SC – to odmiana modulacji amplitudy dla sygnałów analogowych (podwójna wstęga boczna z tłumioną nośną). Nie opisuje typowego kodowania symboli wielopoziomowych w transmisji cyfrowej na łączu abonenckim.

Wskazówka egzaminacyjna: jeżeli w nazwie kodu występuje odniesienie do "quaternary" (czterowartościowy) i w praktyce oznacza to kilka poziomów sygnału, to najczęściej kieruje to do rozwiązań amplitudowych (PAM), a nie fazowych (PSK) czy czasowych (PWM).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest kod 2B1Q i jak działa?
2B1Q to kod wielopoziomowy, w którym 2 bity są zamieniane na 1 symbol o jednym z czterech poziomów sygnału. W praktyce oznacza to, że odbiornik rozpoznaje informację po tym, jaki poziom amplitudy ma symbol w danym momencie.
Dlaczego 2B1Q uznaje się za przykład PAM?
PAM polega na przenoszeniu informacji przez dobór poziomu amplitudy impulsu/symbolu. 2B1Q ma cztery dozwolone poziomy sygnału, więc informacja jest zakodowana w amplitudzie, a nie w fazie czy w czasie trwania impulsu.
Jaka jest różnica między PAM a PWM?
W PAM zmienia się amplituda symbolu, a w PWM zmienia się szerokość (czas trwania) impulsu. Jeśli w opisie pojawiają się "poziomy napięcia" lub "wartości sygnału", to zwykle jest to PAM; jeśli "wypełnienie" – PWM.
Jaka jest różnica między PAM a BPSK?
W PAM symbole różnią się poziomem amplitudy. W BPSK symbole różnią się fazą (dwa stany fazy). Dlatego kody wielopoziomowe o kilku poziomach sygnału kojarzą się z PAM, a nie z PSK.
Czy DSB-SC może opisywać kod 2B1Q?
Nie. DSB-SC to odmiana analogowej modulacji amplitudy (dwie wstęgi boczne, tłumiona nośna). 2B1Q jest kodowaniem symboli cyfrowych o kilku poziomach sygnału, więc klasyfikuje się go inaczej (amplitudowo, PAM).
Jak rozpoznać w zadaniu, że chodzi o modulację amplitudy?
Sygnały amplitudowe rozpoznasz po opisach typu: "kilka poziomów napięcia", "wartości dodatnie i ujemne", "symbole różnią się poziomem". Jeśli w treści jest mowa o czterech poziomach lub "quaternary", to często wskazuje na rozwiązania PAM.
Jakie błędy najczęściej prowadzą do wyboru BPSK zamiast PAM?
Najczęściej działa efekt rozpoznania: BPSK jest popularne w przykładach radiowych, więc uczniowie wybierają je "z rozpędu". Drugi błąd to nieuwzględnienie cechy sygnału: 2B1Q opisuje poziomy amplitudy, a nie zmianę fazy.
Czy 2B1Q jest modulacją czy kodowaniem linii?
W praktyce 2B1Q najczęściej omawia się jako kodowanie linii (sposób reprezentacji bitów w postaci przebiegu na torze). Ponieważ wykorzystuje różne poziomy sygnału, bywa też klasyfikowane jako rozwiązanie typu PAM w sensie sposobu rozróżniania symboli.
Gdzie w telekomunikacji spotyka się sygnały wielopoziomowe?
Sygnały wielopoziomowe spotyka się w technikach dostępowych i transmisyjnych, gdy chce się przesłać więcej bitów na symbol (większa efektywność). Przykłady to kody wielopoziomowe na torach przewodowych oraz modulacje wielowartościowe w systemach transmisji danych.
Jak przygotować się do pytań o modulacje na egzaminie INF.1?
Ułóż ściągę: PAM=amplituda, PSK=faza, FSK=częstotliwość, PWM=szerokość. Ćwicz rozpoznawanie po słowach-kluczach ("poziomy", "faza", "wypełnienie") i rozwiązuj testy z kodowania linii i transmisji.
info

Około 33% zdających odpowiada poprawnie na to pytanie. bardzo trudne

Eksperci podkreślają: "2B1Q to kod czteropoziomowy, w którym informacja jest przenoszona przez wybór jednego z kilku poziomów amplitudy symbolu (zamiast zmiany fazy lub szerokości impulsu)."

Źródła:

  • Wikipedia: "2B1Q" – opis kodu i mapowania na poziomy sygnału, https://en.wikipedia.org/wiki/2B1Q - dostęp 2026-02-18
  • Wikipedia: "Pulse-amplitude modulation" – definicja PAM, https://en.wikipedia.org/wiki/Pulse-amplitude_modulation - dostęp 2026-02-18
  • Wikipedia: "Binary phase-shift keying" – definicja BPSK, https://en.wikipedia.org/wiki/Phase-shift_keying#Binary_phase-shift_keying_(BPSK) - dostęp 2026-02-18

Materiały:

  • Podręczniki z podstaw transmisji danych i telekomunikacji (rozdziały o modulacjach i kodowaniu linii)
  • Materiały dydaktyczne o kodach wielopoziomowych w dostępie przewodowym (np. 2B1Q, 4B3T, 2B+D)
  • Artykuły/opracowania wprowadzające do modulacji PAM i porównania z PSK oraz AM
