W układach pomocniczych obrabiarek (takich jak układ zacisku mocowania narzędzia) często stosuje się zasilanie sprężonym powietrzem oraz elementy do jego przygotowania i kontroli. Najbardziej typowym "przyrządem pomiarowym" montowanym bezpośrednio na panelu pneumatycznym jest manometr, czyli wskaźnik wartości ciśnienia. Taki wskaźnik pozwala operatorowi ocenić, czy instalacja ma właściwe parametry pracy (np. czy nie doszło do spadku ciśnienia z powodu nieszczelności lub złego ustawienia reduktora).
Dlaczego poprawna jest odpowiedź: "ciśnienia powietrza w układzie zacisku"?
Bo manometr nie mierzy bezpośrednio siły ani momentu, tylko parametr medium roboczego. W układzie pneumatycznym kluczowym parametrem jest właśnie ciśnienie, a jego kontrola na panelu jest szybka i standardowa dla eksploatacji oraz diagnostyki.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "Wyważenia narzędzia z oprawką" – wyważanie dotyczy jakości dynamicznej zestawu narzędzie–oprawka (redukcja drgań przy dużych obrotach) i wymaga specjalnych urządzeń (wyważarek) lub procedur, a nie typowego wskaźnika na panelu zacisku.
- "Momentu dokręcenia śruby zacisku" – moment dokręcania kontroluje się narzędziami typu klucz dynamometryczny lub czujniki momentu w napędzie, a nie manometrem. Dodatkowo wiele zacisków narzędzia w obrabiarkach nie jest realizowanych przez ręczne "dokręcanie śruby" na panelu.
- "Siły na szczękach zacisku" – siła jest wielkością pochodną (zależną m.in. od ciśnienia i konstrukcji mechanizmu). Do jej bezpośredniego pomiaru potrzebne są czujniki siły lub specjalne przyrządy pomiarowe, a typowy panel pneumatyczny prezentuje przede wszystkim ciśnienie.

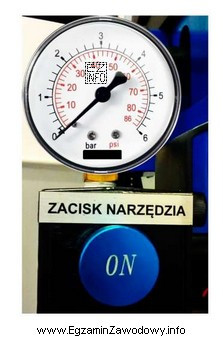

Wskazówka egzaminacyjna: jeśli na rysunku widać okrągły wskaźnik z podziałką typową dla manometru, w zdecydowanej większości zadań oznacza to kontrolę ciśnienia medium (powietrza). Warto też odróżniać: ciśnienie (parametr instalacji) od siły i momentu (parametry mechaniczne narzędzi/połączeń).
