KWALIFIKACJA MEP1 - STYCZEŃ 2021

PYTANIE NR 13.

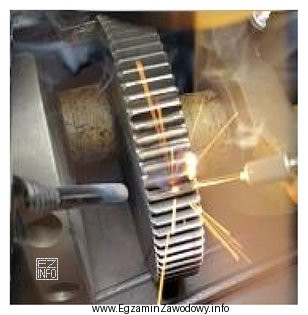

Przedstawiony na rysunku proces regeneracji koła zębatego to
Ilustracja przedstawia proces napawania koła zębatego, co jest związane z zawodem mechanika precyzyjnego i kwalifikacją M15.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Napawanie to proces regeneracji polegający na nałożeniu (nadtapianiu) warstwy metalu na zużytą powierzchnię, aby odtworzyć kształt i własności zębów. Lutowanie i klejenie służą głównie łączeniu elementów, a zgrzewanie to łączenie przez docisk i nagrzanie, nie odbudowa ubytków.

Pełne wyjaśnienie:

Napawanie jest typową metodą regeneracji elementów pracujących powierzchniowo, takich jak koła zębate. Istota procesu polega na odbudowie ubytków przez nałożenie warstwy materiału (spoiwa) na zużytą powierzchnię, zwykle z częściowym przetopieniem podłoża. Po napawaniu często wykonuje się dalszą obróbkę (np. szlifowanie lub obróbkę skrawaniem), aby przywrócić wymagany kształt zęba i dokładność współpracy w przekładni.

Odpowiedź "lutowanie" jest nieprawidłowa, ponieważ lutowanie to proces łączenia elementów przy użyciu lutu, który topi się w niższej temperaturze niż materiał łączonych części. Zwykle nie służy do odbudowy zużytych powierzchni roboczych zębów, a wykonana warstwa nie jest traktowana jak napawana warstwa regeneracyjna przystosowana do przenoszenia dużych obciążeń kontaktowych.

Odpowiedź "klejenie" także nie pasuje do regeneracji zębów koła. Klejenie jest metodą łączenia adhezyjnego, wykorzystywaną często w montażu (np. do połączeń wciskowych lub zabezpieczania), ale w typowych zastosowaniach nie odtwarza brakującej geometrii zębów i nie zapewnia wymaganej odporności na ścieranie oraz naciski powierzchniowe charakterystyczne dla przekładni.

Odpowiedź "zgrzewanie" jest nieprawidłowa, bo zgrzewanie służy do łączenia dwóch elementów poprzez nagrzanie i docisk (najczęściej w obszarze styku), a nie do odkładania warstwy materiału na powierzchni w celu odbudowy. W regeneracji koła zębatego kluczowe jest właśnie nałożenie warstwy i przywrócenie profilu roboczego zęba, co odpowiada napawaniu.

W praktyce egzaminacyjnej warto zapamiętać: gdy celem jest odtworzenie zużytej powierzchni (a nie sklejenie lub złączenie dwóch części), najczęściej rozważasz napawanie oraz późniejszą obróbkę korygującą.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Napawanie to metoda regeneracji polegająca na nałożeniu warstwy metalu na zużytą powierzchnię elementu (np. zęby koła). Celem jest odbudowa kształtu i poprawa własności powierzchni (odporność na ścieranie). Po napawaniu często wykonuje się obróbkę, aby przywrócić dokładność.
Najczęściej widać odkładaną warstwę materiału na powierzchni elementu, ślad ściegu oraz miejsce ubytku, który jest "nadbudowywany". Jeśli rysunek sugeruje odbudowę powierzchni, a nie łączenie dwóch części w złączu, to typowy trop prowadzi do napawania.
Lutowanie służy głównie do łączenia elementów spoiwem (lutem) o niższej temperaturze topnienia niż materiał podstawowy. W regeneracji zębów kluczowa jest odporność na zużycie i naciski powierzchniowe; sama warstwa lutu zwykle nie jest projektowana jako warstwa robocza zęba.
Zwykle nie. Klejenie jest przydatne do montażu i łączenia elementów (np. tulei, łożysk, połączeń cylindrycznych), ale odbudowa profilu zęba wymaga odtworzenia geometrii i wysokiej odporności na obciążenia kontaktowe. Dlatego stosuje się metody metalurgiczne, takie jak napawanie.
Zgrzewanie łączy dwa elementy w miejscu styku przez nagrzanie i docisk (tworzy się złącze). Napawanie polega na odkładaniu materiału na powierzchni jednego elementu, aby uzyskać warstwę regeneracyjną. Innymi słowy: zgrzewanie "łączy", napawanie "odbudowuje".
Typowo:
  • ocena zużycia i przygotowanie powierzchni (oczyszczenie, ewentualne wstępne ukształtowanie),
  • napawanie warstwy,
  • kontrola (np. wizualna),
  • obróbka wykańczająca w celu odtworzenia profilu i wymiarów,
  • końcowa kontrola dopasowania w przekładni.
Najczęstsze pomyłki to traktowanie każdej pracy "na gorąco" jako lutowania albo zgrzewania oraz nieuwzględnienie celu procesu. Jeśli celem jest odbudowa ubytku na powierzchni, a nie połączenie dwóch części, to zwykle chodzi o napawanie.
Regeneracja ma sens, gdy część jest droga lub trudno dostępna, a zużycie dotyczy głównie warstwy wierzchniej (np. starcie zębów). Warunkiem jest możliwość przywrócenia geometrii i własności powierzchni oraz opłacalność w porównaniu z zakupem nowego elementu.
Istotne są: poprawny profil zęba, odpowiednia gładkość i brak wad mogących przyspieszać zużycie. Liczy się też równomierność warstwy i możliwość obróbki do wymiaru. W praktyce kontrola po regeneracji ma zapewnić cichą pracę i prawidłowe zazębienie.
Ucz się porównawczo metod: napawanie vs lutowanie vs zgrzewanie vs klejenie. Ćwicz rozpoznawanie celu procesu (odbudowa czy łączenie) oraz typowych zastosowań w mechanice precyzyjnej. Pomaga też analiza zdjęć/rysunków ściegów i warstw napawanych.
info

Statystycznie 41% uczniów zna prawidłową odpowiedź. trudne

Według specjalistów z branży: "Napawanie to proces regeneracji polegający na nałożeniu (nadtapianiu) warstwy metalu na zużytą powierzchnię, aby odtworzyć kształt i własności zębów."

Materiały:

  • Materiały dydaktyczne z technologii spawania i procesów pokrewnych (napawanie, zgrzewanie, lutowanie)
  • Instrukcje technologiczne napraw/regeneracji elementów przekładni (materiały szkolne lub zakładowe)
  • Katalogi i poradniki producentów materiałów dodatkowych do napawania (elektrody/druty) – część opisowa
