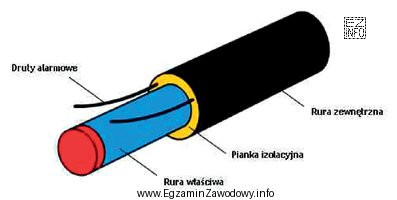

W sieciach ciepłowniczych spotyka się dwa podstawowe sposoby prowadzenia rurociągów: kanałowo (w kanałach) oraz bezkanałowo (bez wykonywania kanału, bezpośrednio w gruncie). Pytanie wymaga rozpoznania, do którego rozwiązania przeznaczony jest przewód przedstawiony na rysunku.
Poprawna odpowiedź: "bezkanałowo w gruncie" – oznacza to, że rury układa się w wykopie ziemnym i zasypuje, a rozwiązanie konstrukcyjne przewodu zapewnia wymaganą ochronę/izolację bez potrzeby budowania kanału ciepłowniczego.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "w kanałach przechodnich" – kanał przechodni to taki, w którym możliwe jest poruszanie się obsługi (wejście, dojście do armatury). Wymaga on odrębnej konstrukcji kanału, a więc innej technologii prowadzenia niż bezpośrednie ułożenie w gruncie.
- "w kanałach nieprzechodnich" – kanał nieprzechodni (np. o ograniczonych wymiarach) nadal jest rozwiązaniem kanałowym: rury prowadzi się w obudowie/korycie/kanałach, a nie wprost w gruncie. Zasadniczo zmienia to zakres robót budowlanych i eksploatację.
- "bezkanałowo w otulinie betonowej" – mimo że brzmi podobnie do "bezkanałowo w gruncie", wskazuje na specyficzny sposób osłony (beton). To inny wariant konstrukcyjny niż typowy przewód rozpoznany na rysunku; łatwo tu o błąd, bo słowo "bezkanałowo" sugeruje poprawność, ale drugi człon doprecyzowuje technologię.
Wskazówka egzaminacyjna: najpierw ustal, czy na rysunku widać elementy charakterystyczne dla kanału (obudowa, przestrzeń kanałowa) czy dla rozwiązania bezpośrednio w gruncie (konstrukcja przewodu przystosowana do zasypania). Dopiero potem wybierz wariant odpowiedzi.
