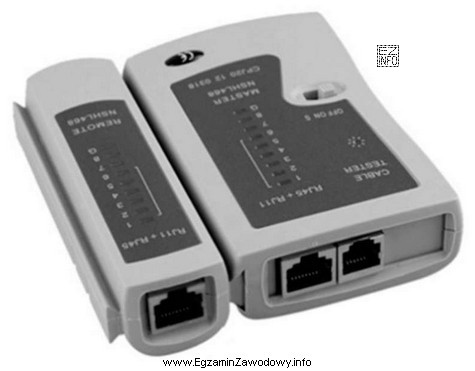

W pytaniu należy rozpoznać przyrząd pomiarowy z rysunku i wskazać obszar jego zastosowania. Przyrządy używane w sieciach komputerowych służą typowo do diagnostyki toru transmisyjnego (okablowania miedzianego lub elementów połączeniowych), np. do sprawdzenia poprawności połączeń, wykrycia przerw i zwarć oraz oceny podstawowych parametrów wpływających na transmisję danych. Taki zakres zastosowań odpowiada pracy przy instalacjach teletechnicznych i uruchamianiu sieci LAN.
Odpowiedź "sieciach komputerowych" jest właściwa, bo dotyczy środowiska, w którym wykonuje się pomiary związane z transmisją danych i poprawnością toru komunikacyjnego.
Pozostałe odpowiedzi opisują inne typy instalacji, w których stosuje się inne grupy przyrządów i inne wielkości pomiarowe:
- "instalacjach antenowych" – tu częściej mierzy się parametry sygnałów radiowych/telewizyjnych (poziomy, jakość, tłumienia w torze RF), a nie typowe testy okablowania sieciowego.
- "sieciach telewizji kablowej" – dominują pomiary charakterystyczne dla dystrybucji sygnału TV (częstotliwości, poziomy, MER/BER w zależności od systemu), a nie diagnostyka toru danych w sensie sieci LAN.
- "instalacjach zasilających urządzenia" – w instalacjach zasilania kluczowe są pomiary napięcia, prądu, ciągłości przewodów ochronnych czy rezystancji izolacji, czyli inny cel i inne przyrządy niż w sieciach komputerowych.
Wskazówka egzaminacyjna: przy pytaniach "na rysunku" warto kojarzyć złączność i typowe interfejsy/akcesoria danego przyrządu (np. elementy teletechniczne vs energetyczne). To pomaga odróżnić urządzenia do sieci komputerowych od mierników stosowanych w antenach, TV kablowej lub zasilaniu.
