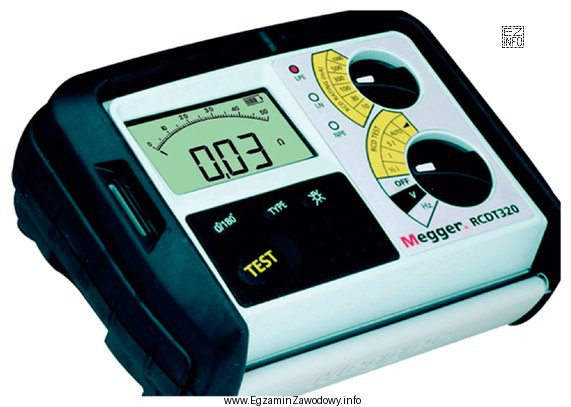

Przyrządy używane w pomiarach instalacji elektrycznych mają różne, dość jednoznaczne zastosowania. W tym pytaniu chodzi o przyrząd przeznaczony do testowania działania wyłączników różnicowoprądowych. Taki tester (często będący częścią miernika wielofunkcyjnego) pozwala sprawdzić, czy wyłącznik różnicowoprądowy zadziała po wytworzeniu prądu różnicowego oraz czy reakcja następuje poprawnie z punktu widzenia ochrony przeciwporażeniowej.
Odpowiedź "testowanie działania wyłączników różnicowoprądowych" jest właściwa, ponieważ test RCD polega na kontrolowanym wyzwoleniu aparatu i ocenie, czy odłącza zasilanie w sytuacji odpowiadającej uszkodzeniu (pojawieniu się prądu upływu). Jest to odrębna grupa badań od typowych pomiarów impedancji czy ciągłości przewodów.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "określenie parametrów pętli zwarciowej" dotyczy pomiaru impedancji pętli zwarcia (Zs). Wykonuje się go inną funkcją miernika i innym algorytmem pomiarowym; wynik służy m.in. do oceny warunków samoczynnego wyłączenia zasilania.
- "pomiar rezystancji żył przewodów ochronnych" odnosi się do badania ciągłości połączeń ochronnych (PE) i połączeń wyrównawczych. W praktyce stosuje się do tego pomiar małych rezystancji/ciągłości, a nie test RCD.
- "testowanie zabezpieczeń nadprądowych" (np. wyłączników nadprądowych) nie jest standardową funkcją tego typu testera w rozumieniu pomiarów ochronnych; ocena działania zabezpieczeń nadprądowych opiera się na weryfikacji warunków wyłączenia (np. przez pętlę zwarcia) lub specjalistycznych badaniach charakterystyk, co nie jest tożsame z testem RCD.
Wskazówka egzaminacyjna: jeśli rozpoznajesz na obudowie lub w opisie funkcję związaną z RCD (np. tryby testu, prądy testowe, pomiar czasu zadziałania), wybierasz odpowiedź o sprawdzaniu wyłączników różnicowoprądowych, a nie o pętli zwarcia czy ciągłości przewodów.
