W telekomunikacyjnych schematach blokowych pole komutacyjne opisuje się m.in. przez liczbę sekcji, rozumianą jako liczbę stopni (etapów) komutacji. W praktyce sekcja odpowiada jednemu "rzędowi/kolumnie" elementów przełączających, przez które sygnał musi przejść, zanim trafi na wyjście.

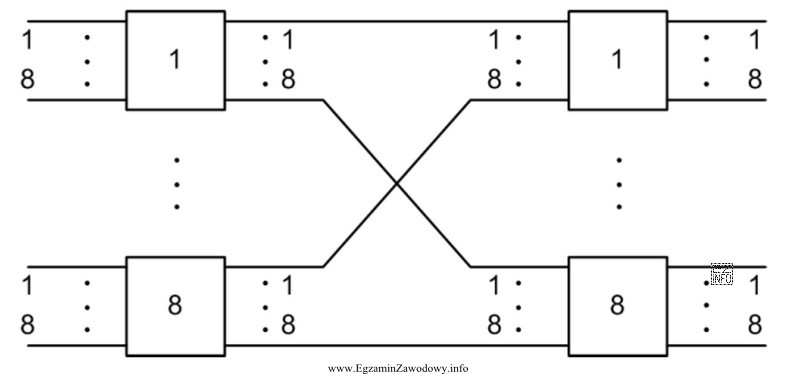

Na rysunku przedstawiono układ z dwiema następującymi po sobie pionowymi kolumnami bloków, pomiędzy którymi widoczna jest sieć połączeń międzysekcyjnych. Oznacza to, że sygnał jest przełączany w dwóch stopniach: najpierw w pierwszej kolumnie, a następnie w drugiej. Z tego powodu poprawna jest odpowiedź "dwusekcyjne".
Dlaczego pozostałe odpowiedzi są błędne?
- "ośmiosekcyjne" – liczba 8 wynika tu z numeracji/ilości elementów w obrębie jednej kolumny (np. bloków 1…8), ale to nie są sekcje. Sekcje liczy się jako stopnie komutacji, czyli kolumny w torze przejścia sygnału.
- "czterosekcyjne" – wymagałoby czterech kolejnych stopni (czterech kolumn elementów przełączających). Na schemacie są tylko dwa stopnie.
- "szesnastosekcyjne" – typowy błąd polega na mnożeniu "8 elementów w sekcji" × "2 kolumny" i uznaniu wyniku za liczbę sekcji. To błędna interpretacja: liczba elementów w sekcji nie zmienia liczby sekcji.
Wskazówka egzaminacyjna: gdy pytanie dotyczy liczby sekcji, najpierw policz stopnie przejścia sygnału (ile razy przełączanie jest wykonywane "po drodze"), a dopiero potem analizuj szczegóły typu numeracja 1–8 wewnątrz bloków.
