KWALIFIKACJA BUD8 - CZERWIEC 2020

PYTANIE NR 10.

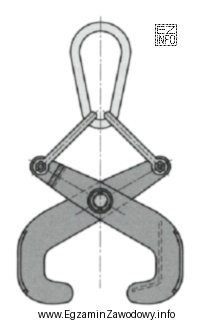

Przedstawiony na rysunku uchwyt montażowy przeznaczony jest do transportu stalowych
Ilustracja przedstawia uchwyt montażowy, który jest używany do transportu stalowych dwuteowników.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Uchwyt montażowy pokazany na rysunku jest dopasowany do kształtownika z dwiema półkami i środnikiem, czyli do przekroju dwuteownika.
Blacha i rura nie mają "półek", a ceownik ma przekrój otwarty tylko z jednej strony, więc zwykle wymaga innego sposobu chwytu.

Pełne wyjaśnienie:

W tego typu zadaniu kluczowe jest połączenie dwóch umiejętności: rozpoznania wyrobu stalowego oraz zrozumienia, jak działa uchwyt transportowy. Uchwyt przeznaczony do dwuteowników jest konstruowany tak, aby stabilnie chwytać element o przekroju z dwiema półkami połączonymi środnikiem. Taka geometria zapewnia pewne oparcie i ogranicza możliwość zsunięcia się ładunku.

Odpowiedź "dwuteowników" jest poprawna, ponieważ dwuteownik ma charakterystyczny kształt przypominający literę I (z półkami), do którego wiele uchwytów montażowych jest profilowanych: chwyt obejmuje półkę/półki i wykorzystuje ich krawędzie jako miejsca podparcia.

Pozostałe propozycje są typowymi "pułapkami" sprawdzającymi, czy zdający nie myli kategorii wyrobów hutniczych:

  • "blach" – blacha jest elementem płaskim, zwykle transportowanym chwytakami do blach, podciśnieniowo lub w pakietach, a nie uchwytem dopasowanym do profilu z półkami.
  • "ceowników" – ceownik ma przekrój otwarty typu U/C (jedna "wnęka"), przez co sposób stabilnego chwytu bywa inny niż dla dwuteownika. Uchwyt pod dwuteownik nie musi zapewnić poprawnego podparcia dla ceownika.
  • "rur" – rury mają przekrój kołowy, a do ich transportu stosuje się zwykle zawiesia pasowe/łańcuchowe z odpowiednim ułożeniem lub chwytaki dedykowane do elementów cylindrycznych; uchwyt profilowany pod półki dwuteownika nie jest do tego przeznaczony.

W praktyce na budowie poprawne rozpoznanie, czy element jest dwuteownikiem, ceownikiem, rurą czy blachą wpływa na dobór osprzętu, stabilność podnoszenia i bezpieczeństwo pracy. Na egzaminie warto ćwiczyć rozpoznawanie profili po przekroju oraz kojarzenie ich z typowymi metodami chwytania i podwieszania.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Dwuteownik to kształtownik stalowy o przekroju zbliżonym do litery I: ma dwie półki połączone środnikiem. Rozpoznasz go po dwóch równoległych "płetwach" oraz wąskiej części środkowej. To odróżnia go od ceownika (U/C) i od rury (okrąg).
Najczęściej mylony jest ceownik, bo też ma półki i środnik, ale tylko z jednej strony tworzy "korytko". Częstą pomyłką są też blachy (element płaski) oraz rury (przekrój kołowy). Pomaga szybkie porównanie przekroju: I vs U vs płaski vs koło.
Uchwyty są projektowane pod konkretną geometrię przekroju, aby zapewnić stabilne oparcie i odpowiedni docisk. Profil o innym kształcie (np. rura lub blacha) może mieć zbyt małą powierzchnię styku albo inny rozkład sił, co zwiększa ryzyko poślizgu i utraty kontroli nad ładunkiem.
Dwuteownik ma dwie półki po obu stronach środnika i jest symetryczny jak litera I. Ceownik ma przekrój otwarty jak litera U/C: półki są po tej samej stronie środnika i tworzą "koryto". Na rysunkach technicznych patrz na to, czy "wnęka" jest jednostronna (ceownik) czy brak wnęki (dwuteownik).
Zwykle nie. Rura ma przekrój kołowy i łatwo się toczy, więc często stosuje się zawiesia pasowe/łańcuchowe z odpowiednim ułożeniem, trawersy lub chwytaki do elementów cylindrycznych. Uchwyt profilowany pod półki dwuteownika nie zapewnia pewnego oparcia na powierzchni okrągłej.
W typowych rozwiązaniach uchwyt do dwuteownika "szuka" oparcia o półkę i stabilizuje się na krawędziach profilu, wykorzystując charakterystyczne stopnie/ramiona dopasowane do kształtu I. Jeśli uchwyt wygląda na dopasowany do dwóch równoległych krawędzi, to często wskazuje na dwuteownik.
Dwuteowniki są powszechnie używane jako belki i rygle w konstrukcjach stalowych: przenoszą obciążenia z pomostów, stropów, dźwigarów czy podciągów. W montażu często są podnoszone i pozycjonowane dźwigiem, dlatego dobór uchwytu do ich przekroju ma znaczenie dla bezpieczeństwa i precyzji ustawienia.
Najczęstsze ryzyka to poślizg i zsunięcie się ładunku, przekoszenie elementu w trakcie podnoszenia oraz niekontrolowany obrót. Błąd doboru uchwytu bywa skutkiem "dopasowania na siłę" do innego profilu. W praktyce należy stosować osprzęt zgodny z przeznaczeniem i instrukcją producenta.
Ćwicz rozpoznawanie przekrojów: dwuteownik (I), ceownik (U/C), kątownik (L), teownik (T), rura (okrąg), blacha (płaska). Warto przeglądać zdjęcia z montażu i rysunki techniczne oraz łączyć profile z typowymi sposobami transportu i chwytu. Pomaga też nauka nazw elementów: półka i środnik.
Zawiesie pasowe często wybiera się, gdy trzeba chronić powierzchnię elementu, rozłożyć naciski lub gdy geometria ładunku nie pasuje do sztywnego uchwytu (np. pakiety blach, elementy o nieregularnym kształcie). Przy profilach stalowych pas może też pełnić rolę pomocniczą, ale musi być dobrany do masy i sposobu podwieszenia.
info

Statystycznie 58% uczniów zna prawidłową odpowiedź. średnie

Materiały:

  • Podręczniki i skrypty z technologii montażu konstrukcji stalowych (rozpoznawanie kształtowników, zasady transportu)
  • Katalogi producentów uchwytów i zawiesi (przykłady zastosowań do konkretnych profili)
  • Materiały szkoleniowe BHP dotyczące podnoszenia i przemieszczania ładunków na budowie
