W okablowaniu strukturalnym kategoria (np. 5e, 6, 6a) dotyczy całego toru miedzianego i określa wymagania transmisyjne oraz konstrukcyjne elementów takich jak kabel, gniazdo i wtyk 8P8C (potocznie RJ-45). Dlatego wtyk również bywa projektowany pod konkretną kategorię, aby połączenie spełniało wymagane parametry.

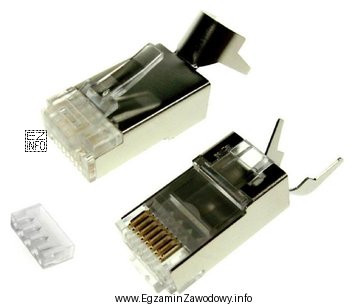

Na ilustracji widać dwa istotne elementy konstrukcyjne:
- Oddzielną wkładkę/prowadnicę żył (tzw. load bar) – to charakterystyczne rozwiązanie dla wtyków Cat6. Prowadnica porządkuje żyły przed wprowadzeniem do korpusu, utrzymuje właściwe odstępy między parami i pomaga ograniczać przesłuchy (NEXT). Ułatwia też montaż grubszych żył spotykanych w kablach Cat6.
- Ekranowaną metalową obudowę i zacisk na ekran – wskazuje na wersję do kabli ekranowanych (FTP/STP). Sam ekran nie "ustala" kategorii, ale w praktyce często występuje w komponentach Cat6 i wyższych, gdy wymagania środowiskowe lub jakościowe są większe.
Dlatego właściwą odpowiedzią jest kategoria 6.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- 5 – typowe wtyki dla Cat5/Cat5e są zwykle prostsze (często bez osobnej prowadnicy). Użycie wtyku "niższej" kategorii do kabla Cat6 może być mechanicznie możliwe, ale jest błędem jakościowym: komponent o gorszych parametrach może obniżyć parametry całego łącza.
- 5a – taka kategoria nie jest standardowym oznaczeniem w powszechnym nazewnictwie okablowania strukturalnego używanym w praktyce (częściej spotyka się Cat5e, Cat6, Cat6a). Odpowiedź nie pasuje więc do typowej klasyfikacji komponentów.
- 3 – Cat3 dotyczy starszych instalacji o znacznie niższych wymaganiach i nie jest kojarzona z nowoczesnymi wtykami z prowadnicą oraz rozwiązaniami ograniczającymi przesłuchy wymaganymi w sieciach Ethernet o wyższych przepływnościach.
Wskazówka egzaminacyjna: jeśli na zdjęciu wtyku 8P8C widzisz osobny plastikowy element do prowadzenia żył (prowadnicę), traktuj to jako silny sygnał, że jest to wtyk przeznaczony dla Cat6 (lub wyżej), a nie typowy wtyk Cat5e.
