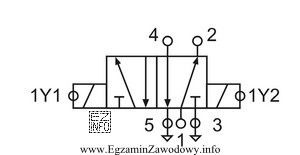

W pytaniu należy określić sposób sterowania zaworem na podstawie rysunku. W praktyce (na schemacie lub rysunku złożeniowym) sposób sterowania wynika z tego, jaki element wykonawczy jest dołączony do korpusu zaworu.
Sterowanie elektryczne jest właściwe, gdy zawór ma napęd elektromagnetyczny (najczęściej zawór elektromagnetyczny). Na rysunkach i symbolach typowym wyróżnikiem jest cewka (elektromagnes) lub oznaczenie elementu elektrycznego/wyprowadzeń. Taki napęd zamienia sygnał elektryczny na ruch elementu sterującego zaworu.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Ręcznie – sterowanie ręczne wymaga elementu obsługowego (np. pokrętła, dźwigni). Jeżeli na rysunku widać napęd elektryczny, to nie jest to sterowanie ręczne.
- Hydraulicznie – sterowanie hydrauliczne zwykle wiąże się z siłownikiem hydraulicznym lub doprowadzeniem medium hydraulicznego do części wykonawczej. Na rysunku oczekuje się cech typowych dla hydrauliki (przyłącza olejowe/siłownik), a nie elementów elektrycznych.
- Pneumatycznie – sterowanie pneumatyczne rozpoznaje się po siłowniku pneumatycznym lub doprowadzeniu sprężonego powietrza (pilot/siłownik). Samo występowanie zaworu w układzie pneumatycznym nie oznacza, że jest pneumatycznie sterowany – o sterowaniu decyduje napęd/aktuator.
Wskazówka egzaminacyjna: najpierw szukaj na rysunku "źródła ruchu" zaworu (cewka, siłownik, dźwignia/pokrętło). Dopiero potem dobierz nazwę sterowania. To ogranicza zgadywanie i zmniejsza ryzyko pomylenia pneumatyki z hydrauliką.
