KWALIFIKACJA CHM5 - CZERWIEC 2016



PYTANIE NR 7.

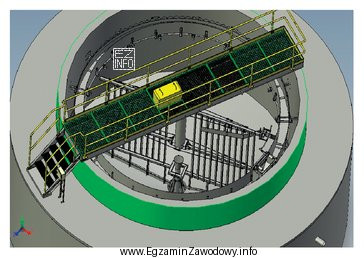

Przedstawiony na rysunku zgarniacz osadu stosowany w oczyszczalniach ścieków jest elementem
Ilustracja przedstawia zgarniacz osadu stosowany w oczyszczalniach ścieków, będący elementem osadnika radialnego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zgarniacz osadu jest typowym elementem osadników, gdzie po sedymentacji osad odkłada się na dnie i musi być mechanicznie przesuwany do leja/rynny odbiorczej. W osadniku radialnym zgarniacz pracuje zwykle ruchem obrotowym. Złoże biologiczne i filtry nie mają takiej funkcji usuwania osadu z dna zbiornika.

Pełne wyjaśnienie:

Zgarniacz osadu to urządzenie mechaniczne służące do zbierania i przemieszczania osadu, który powstaje w wyniku sedymentacji (opadania zawiesin) w osadniku. W osadnikach (w tym radialnych) cząstki stałe opadają na dno, tworząc warstwę osadu, którą trzeba systematycznie usuwać, aby utrzymać prawidłowe warunki hydrauliczne i skuteczność klarowania.

Dlaczego "osadnik radialny"? Osadnik radialny jest zwykle zbiornikiem okrągłym, w którym zastosowanie zgarniacza (często o ruchu obrotowym) jest rozwiązaniem typowym: ramiona zbierające przesuwają osad po dnie do centralnego leja lub innego punktu odbioru. To właśnie "zgarniacz osadu" jest charakterystycznym elementem wyposażenia osadników.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "Złoże biologiczne" służy do biologicznego usuwania zanieczyszczeń (procesy mikrobiologiczne na nośniku). Kluczowe są tu warunki napowietrzania/zwilżania i przepływu, a nie mechaniczne zgarnianie osadu z dna typowego osadnika.
  • "Filtr powolny" to obiekt filtracyjny, w którym zachodzi zatrzymywanie zawiesin w warstwie filtracyjnej (np. piasku) i tworzenie się warstwy biologicznej. Konstrukcyjnie i funkcjonalnie nie odpowiada urządzeniu, w którym z dna zbiornika zgarnia się osad w sposób typowy dla sedymentacji.
  • "Piaskownik napowietrzany" jest przeznaczony do usuwania głównie frakcji mineralnej (piasku) przez stworzenie warunków do jej wytrącania. Choć mogą występować elementy mechaniczne, ich cel i charakter pracy różnią się od zgarniacza osadu w osadniku (tu chodzi o osad sedymentujący w procesie klarowania).

W przygotowaniu do egzaminu warto ćwiczyć rozpoznawanie obiektów po funkcji i miejscu w układzie technologicznym: sedymentacja → osadnik → konieczność zbierania osadu z dna → zgarniacz.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest osadnik radialny w oczyszczalni ścieków?
Osadnik radialny to okrągły zbiornik sedymentacyjny, w którym zawiesiny opadają na dno, a sklarowana woda odpływa przelewem. Typowym wyposażeniem jest zgarniacz osadu, który przesuwa osad do miejsca odbioru (np. leja).
Jak działa zgarniacz osadu w osadniku?
Zgarniacz wykonuje ruch (często obrotowy) i mechanicznie przesuwa warstwę osadu zalegającą na dnie do rynny lub leja odbiorczego. Dzięki temu osad jest regularnie usuwany, a osadnik zachowuje sprawność klarowania i nie dochodzi do nadmiernego zalegania osadu.
Dlaczego zgarniacz osadu kojarzy się z osadnikiem, a nie z filtrem?
W osadniku zanieczyszczenia są oddzielane przez opadanie (sedymentację) i gromadzą się na dnie, więc potrzebne jest urządzenie do ich zbierania. W filtrach dominują procesy przesączania przez warstwę filtracyjną, a nie gromadzenie osadu na dnie zbiornika wymagające zgarniania.
Czym różni się złoże biologiczne od osadnika?
Złoże biologiczne służy do biologicznego rozkładu zanieczyszczeń przez mikroorganizmy na nośniku (np. wypełnieniu). Osadnik natomiast oddziela zawiesiny głównie fizycznie przez sedymentację. Inna jest też konstrukcja: w osadniku spotyka się zgarniacze, w złożu biologicznym kluczowe są warunki przepływu i napowietrzania.
Kiedy w ciągu technologii oczyszczania stosuje się osadniki?
Osadniki stosuje się na etapach, gdzie potrzebne jest oddzielenie części stałych od cieczy, np. jako osadniki wstępne (przed procesami biologicznymi) oraz osadniki wtórne (po biologicznym oczyszczaniu). W obu przypadkach ważne jest skuteczne gromadzenie i usuwanie osadu.
Czy piaskownik napowietrzany ma zgarniacz osadu taki jak osadnik?
Piaskownik napowietrzany jest projektowany głównie do usuwania frakcji mineralnej (piasku), a nie do klarowania ścieków i zbierania osadu sedymentacyjnego jak w osadniku. Może mieć elementy do usuwania piasku, ale ich cel i sposób pracy różnią się od typowego zgarniacza osadu w osadniku radialnym.
Jak rozpoznać na rysunku, że to zgarniacz osadu w osadniku radialnym?
Najczęściej widać elementy wskazujące na pracę w zbiorniku okrągłym: ramię/ramiona zbierające, konstrukcję centralną oraz sposób zbierania osadu z dna. Wskazówką jest też funkcja: urządzenie ma kontakt z dnem zbiornika i służy do przemieszczania osadu do punktu odbioru, co pasuje do osadnika.
Jakie błędy najczęściej robi się przy pytaniach o urządzenia oczyszczalni na ilustracji?
Częsty błąd to kierowanie się samą nazwą (np. "filtr" brzmi znajomo) zamiast funkcją urządzenia. Inny błąd to mylenie obiektów mechanicznych z biologicznymi. Pomaga schemat: sedymentacja → osadnik → osad na dnie → potrzeba zgarniacza.
Dlaczego usuwanie osadu z dna osadnika jest ważne eksploatacyjnie?
Zaleganie osadu zmniejsza objętość czynną osadnika i pogarsza warunki przepływu, co obniża skuteczność klarowania. Regularne zgarnianie ogranicza ryzyko wynoszenia zawiesin na odpływ oraz pozwala utrzymać stabilną pracę obiektu. To też element bieżącej kontroli pracy oczyszczalni.
Jak przygotować się do rozpoznawania obiektów oczyszczalni na egzaminie?
Ucz się "po funkcji", nie tylko po nazwie: mechaniczne (kratki, piaskowniki, osadniki), biologiczne (reaktory, złoża), filtracyjne (filtry). Korzystaj ze schematów technologicznych i zdjęć/rysunków typowych urządzeń. Ćwicz też skojarzenia: osadnik = sedymentacja + zgarniacz osadu.
info

To pytanie poprawnie rozwiązuje 45% zdających egzamin. trudne

Specjaliści zwracają uwagę: "Zgarniacz osadu jest typowym elementem osadników, gdzie po sedymentacji osad odkłada się na dnie i musi być mechanicznie przesuwany do leja/rynny odbiorczej."

Źródła:

  • Metcalf & Eddy (red.), "Wastewater Engineering: Treatment and Resource Recovery", McGraw-Hill Education, rozdziały o sedimentation/clarifiers (osadniki) i sludge collection (zgarniacze).
  • WEF (Water Environment Federation), "Wastewater Treatment Fundamentals", tomy/sekcje dotyczące primary/secondary clarification i mechanicznego usuwania osadu (sludge collection).

Materiały:

  • Podręczniki i skrypty z technologii oczyszczania ścieków (część: obiekty mechaniczne i sedymentacja)
  • Instrukcje/DTR producentów zgarniaczy i osadników (materiały szkoleniowe)
  • Schematy technologiczne typowych oczyszczalni ścieków (osadniki wstępne i wtórne)
