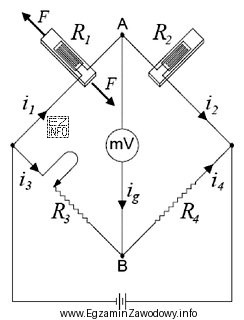

Mostek Wheatstone'a w układzie tensometrycznym służy do bardzo czułego pomiaru zmian rezystancji elementów pomiarowych. W tensometrii oporowej zmiana rezystancji tensometru jest skutkiem odkształcenia elementu konstrukcyjnego, do którego tensometr jest przyklejony. Zmostkowanie tensometrów w układzie Wheatstone'a pozwala przetworzyć tę małą zmianę rezystancji na mierzalny sygnał napięciowy oraz (w zależności od konfiguracji) kompensować wpływ temperatury i zakłóceń.
W badaniach obiektów inżynieryjnych (np. przęseł mostowych) pomiary odkształceń i naprężeń są podstawą oceny pracy konstrukcji pod obciążeniem. Na ich podstawie można wnioskować o zachowaniu elementu, a w praktyce badań obciążeniowych wyniki są zestawiane m.in. z obserwowanymi przemieszczeniami/ugięciami przęsła. Dlatego odpowiedź "ugięć przęsła" jest zgodna z zastosowaniem mostka tensometrycznego w badaniach pracy przęsła.
Dlaczego pozostałe odpowiedzi nie pasują do przedstawionego układu?
- "korozji stali" – ocena korozji opiera się typowo na oględzinach, pomiarach ubytków przekrojów, badaniach materiałowych i metodach NDT; sam mostek Wheatstone'a nie jest charakterystycznym narzędziem do identyfikacji korozji jako zjawiska.
- "rozwarcia rys" – rozwarcie rys mierzy się zwykle metodami przemieszczeniowymi (np. szczelinomierze, czujniki przemieszczeń, repery/znaczniki). Mostek tensometryczny jest układem do pomiaru zmian rezystancji tensometru, a nie bezpośrednio "miernikiem szerokości rysy".
- "sklerometrycznego betonu" – badanie sklerometryczne (młotek Schmidta) dotyczy oceny twardości/wytrzymałości powierzchniowej betonu i nie wymaga mostka Wheatstone'a.
Wskazówka egzaminacyjna: jeśli w pytaniu pojawia się hasło "mostek Wheatstone'a" oraz "tensometryczny", kluczowym skojarzeniem powinien być pomiar odkształceń/naprężeń w elementach konstrukcyjnych, a nie metody wizualne lub udarowe.
