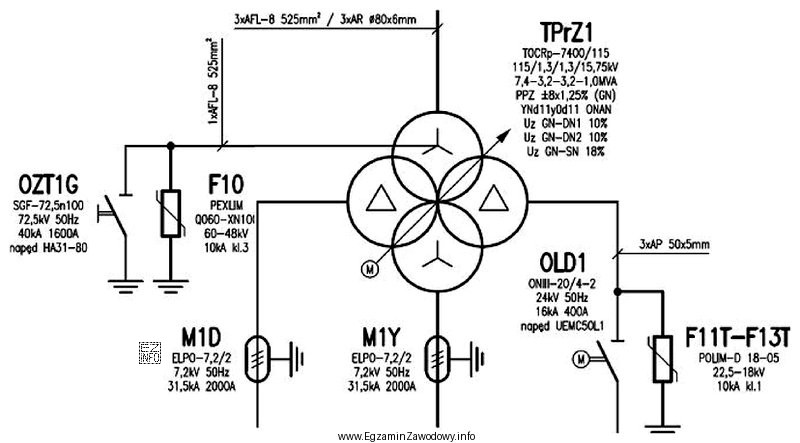

W podstacji trakcyjnej transformator prostownikowy pełni dwie podstawowe funkcje: obniża napięcie z poziomu sieci zasilającej oraz (w części prostownikowej) zamienia prąd przemienny na stały, aby uzyskać parametry wymagane do zasilania trakcji. W pytaniu kluczowe jest rozróżnienie, o jakie napięcie chodzi: nie o napięcie w sieci trakcyjnej przy torach, lecz o napięcie zasilania podstacji, czyli napięcie doprowadzone do strony pierwotnej transformatora widocznej na schemacie.
Odpowiedź "110 kV" odpowiada typowemu poziomowi napięcia, z którego mogą być zasilane obiekty o dużej mocy, takie jak podstacje trakcyjne. W schematach urządzeń zasilających zwykle jest to oznaczane po stronie wejściowej (WN) transformatora, przed stopniem obniżania napięcia i prostowania.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "3 kV" często kojarzy się z koleją, ale jest to przede wszystkim poziom napięcia w sieci trakcyjnej prądu stałego po stronie wyjściowej układów prostownikowych (zasilanie sieci jezdnej), a nie napięcie zasilania samej podstacji od strony energetyki zawodowej.
- "15 kV" i "20 kV" to spotykane poziomy napięć w sieciach średniego napięcia, jednak w tym zadaniu mają one pełnić rolę dystraktorów. Właściwe rozstrzygnięcie wymaga odczytu z przedstawionego schematu, na której stronie transformatora znajduje się oznaczenie napięcia doprowadzanego do podstacji.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi zawsze ustal, czy pytanie dotyczy napięcia zasilającego obiekt (strona pierwotna transformatora), czy napięcia trakcyjnego po transformacji i prostowaniu. To najczęstsze źródło pomyłek w zadaniach o podstacjach trakcyjnych.
