W elektronice rodzaj prostownika rozpoznaje się po tym, ile faz zasila układ oraz czy następuje prostowanie jednopołówkowe (tylko jedna połówka sinusoidy) czy dwupołówkowe (wykorzystanie obu połówek, czyli prostowanie pełnookresowe).

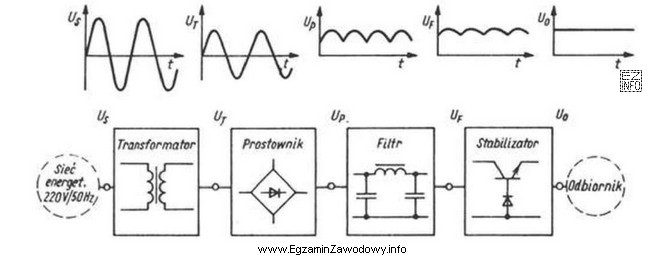

Odpowiedź "jednofazowy dwupołówkowy" pasuje do symbolu, który przedstawia prostowanie pełnookresowe z jednego źródła AC. W praktyce najczęściej spotyka się dwa rozwiązania:
- Mostek diodowy (mostek Graetza) – cztery diody połączone tak, aby na wyjściu otrzymać napięcie o stałej polaryzacji dla obu połówek przebiegu wejściowego.
- Układ z odczepem środkowym transformatora – dwie diody, gdzie każda przewodzi dla innej połówki przebiegu, a odczep środkowy stanowi punkt odniesienia.
Dlaczego pozostałe odpowiedzi nie pasują?
- "jednofazowy jednopołówkowy" dotyczy prostowania realizowanego zwykle jedną diodą (lub topologią równoważną), gdzie prąd płynie tylko przez jedną połówkę sinusoidy. Taki układ daje większe tętnienia i gorsze wykorzystanie transformatora.
- "trójfazowy jednopołówkowy" odnosi się do prostowania z sieci trójfazowej (więcej "pulsów" na wyjściu niż w 1-fazie), ale jednopołówkowo – to inna topologia i inny symbol blokowy/połączenia wejściowe.
- "trójfazowy dwupołówkowy" (pełnookresowy) jest typowy dla układów 6-diodowych lub 6-tyrystorowych i wymaga trzech faz na wejściu; symbol/połączenia wejściowe są inne niż w układach jednofazowych.
Wskazówka egzaminacyjna: najpierw odpowiedz sobie na pytanie, czy na wejściu jest 1 faza czy 3 fazy (zwykle widać po liczbie przewodów/wejść lub oznaczeniach). Dopiero potem rozstrzygaj, czy układ prostuje jedno- czy dwupołówkowo (czyli czy "prostuje" obie połówki przebiegu).
