KWALIFIKACJA ELM3 - CZERWIEC 2017



PYTANIE NR 8.
Przedstawiony proces to

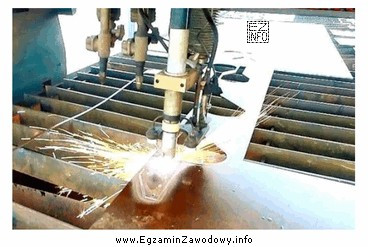

Ilustracja przedstawia proces cięcia plazmowego, co jest zgodne z podaną odpowiedzią do pytania egzaminacyjnego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Cięcie plazmą to proces rozdzielania metalu strumieniem zjonizowanego gazu (plazmy) wytwarzanym w palniku. Na obrazie zwykle widać palnik, intensywny łuk/strumień i szczelinę cięcia. Zgrzewanie łączy elementy dociskiem i nagrzaniem, szlifowanie używa ściernicy, a spawanie łukowe służy do łączenia, nie do przecinania.

Pełne wyjaśnienie:

Proces cięcia plazmą polega na rozdzielaniu materiału przewodzącego prąd (najczęściej metalu) za pomocą skoncentrowanego strumienia plazmy, czyli silnie zjonizowanego gazu. W urządzeniu (palniku plazmowym) powstaje łuk elektryczny, który jonizuje gaz i tworzy bardzo gorący, szybki strumień zdolny do stopienia oraz wydmuchania metalu ze szczeliny cięcia.

Dlaczego odpowiedź "cięcie plazmą" pasuje do takiego obrazu? W typowej scenie cięcia plazmowego obserwuje się: narzędzie w formie palnika skierowanego punktowo w materiał, bardzo jasną strefę łuku przy powierzchni oraz efekt rozdzielania (powstaje linia/szczelina cięcia). Często widoczne są również odpryski i rozgrzany materiał wydmuchiwany spod miejsca cięcia.

Dlaczego pozostałe odpowiedzi nie pasują:

  • "zgrzewanie" – jest procesem łączenia dwóch elementów, zwykle z dociskiem elektrodami lub szczękami. Charakterystyczne są elementy dociskowe i brak długiej linii rozdzielania materiału. W zgrzewaniu celem jest powstanie złącza, a nie przecięcie.
  • "szlifowanie" – to obróbka ścierna wykonywana tarczą/ściernicą lub pasem. Rozpoznaje się ją po widocznej tarczy, osłonie szlifierki i "wachlarzu" iskier od kontaktu ściernicy z materiałem. Nie ma tu palnika ani skoncentrowanego strumienia łuku jak w plazmie.
  • "spawanie łukowe" – także wykorzystuje łuk elektryczny, ale jego celem jest stopienie i połączenie brzegów materiału oraz (zwykle) spoiwa. W spawaniu typowe są ścieg spawalniczy i jeziorko spawalnicze, a nie powstająca szczelina rozdziału materiału.

Wskazówka egzaminacyjna: gdy na ilustracji widzisz "łuk i palnik", zawsze zadaj sobie pytanie o cel procesu (łączenie czy rozdzielanie) oraz o narzędzie (palnik plazmowy vs uchwyt spawalniczy vs szlifierka). To zwykle pozwala odróżnić cięcie plazmowe od spawania łukowego.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest cięcie plazmą i do czego się je stosuje?
Cięcie plazmą to rozdzielanie metalu strumieniem plazmy wytwarzanym w palniku, gdzie łuk elektryczny jonizuje gaz. Stosuje się je m.in. do szybkiego cięcia blach i profili stalowych oraz aluminium, zwłaszcza w pracach warsztatowych i serwisowych.
Jak rozpoznać na zdjęciu, że to cięcie plazmowe, a nie spawanie?
W cięciu plazmowym widać efekt przecinania: powstaje szczelina/linia cięcia i materiał jest wydmuchiwany ze spoiny. W spawaniu celem jest łączenie – pojawia się ścieg i jeziorko spawalnicze, a elementy nie są rozdzielane.
Dlaczego w cięciu plazmą pojawia się łuk elektryczny?
Łuk jest potrzebny, aby dostarczyć energii do jonizacji gazu i wytworzenia plazmy. Dzięki temu powstaje bardzo gorący, skoncentrowany strumień, który topi metal i umożliwia jego usunięcie z miejsca cięcia.
Czy szlifowanie może wyglądać podobnie do cięcia plazmą?
Bywa mylące, bo w obu procesach mogą pojawiać się iskry. W szlifowaniu kluczowe jest narzędzie: tarcza/ściernica i charakterystyczny "wachlarz" iskier od kontaktu mechanicznego. W plazmie dominuje jasny łuk przy palniku i szczelina cięcia.
Jakie elementy stanowiska wskazują na zgrzewanie, a nie na cięcie?
Zgrzewanie zwykle ma elektrody dociskowe (szczęki/punktowe końcówki) oraz mechanizm docisku elementów. Efektem jest punkt lub linia złącza, a nie rozdzielanie materiału. W cięciu plazmowym nie ma docisku elektrodami – jest palnik i strumień plazmy.
Kiedy w utrzymaniu ruchu wybiera się cięcie plazmą?
Najczęściej wtedy, gdy trzeba szybko rozdzielić metalowy element (np. blachę, wspornik, fragment konstrukcji) bez długiego przygotowania. W serwisie maszyn cięcie plazmą bywa użyteczne przy demontażu, przeróbkach osłon i naprawach konstrukcji.
Jakie są typowe błędy na egzaminie przy rozpoznawaniu cięcia plazmowego?
Częsty błąd to wybór "spawanie łukowe", bo łuk wygląda podobnie. Drugi błąd to sugerowanie się samymi iskrami i wskazanie "szlifowanie". Pomaga sprawdzić, czy materiał jest łączony czy przecinany oraz jakie narzędzie jest w ręku/operatora.
Czy cięcie plazmą wymaga materiału przewodzącego prąd?
W typowych rozwiązaniach cięcie plazmą jest przeznaczone głównie do metali przewodzących prąd, ponieważ proces wykorzystuje łuk elektryczny. Dlatego jest powszechne dla stali i aluminium, a do materiałów nieprzewodzących dobiera się inne technologie.
Jakie zagrożenia BHP są charakterystyczne dla cięcia plazmowego?
To m.in. silne promieniowanie (ochrona oczu i twarzy), wysoka temperatura i odpryski stopionego metalu (rękawice, odzież), dym i pyły (wentylacja/odciąg) oraz ryzyko porażenia prądem. Na egzaminie warto kojarzyć plazmę z "pracami gorącymi".
Jak przygotować się do pytań z rozpoznawania procesów obróbki na ilustracjach?
Ucz się po "cechach wizualnych": narzędzie (palnik, uchwyt, szlifierka), cel (łączenie vs rozdzielanie), ślady na materiale (ścieg, punkt zgrzeiny, szczelina cięcia) i typowe efekty (iskry, łuk, pył). Dobrze działa porównywanie par: plazma–spawanie, szlifowanie–cięcie.
info

To pytanie poprawnie rozwiązuje 68% zdających egzamin. średnie

W praktyce zawodowej kluczowe jest to, że cięcie plazmą to proces rozdzielania metalu strumieniem zjonizowanego gazu (plazmy) wytwarzanym w palniku.

Źródła:

  • ISO 4063:2010 (lub nowsze wydanie): Welding and allied processes — Nomenclature of processes and reference numbers (klasyfikacja procesów spawalniczych i pokrewnych, w tym procesów cięcia).

Materiały:

  • Materiały dydaktyczne z technologii wytwarzania/spajania metali dla szkół branżowych
  • Instrukcje stanowiskowe BHP dla prac gorących (cięcie, spawanie)
  • Karty katalogowe i instrukcje obsługi przecinarek plazmowych (opis działania i cech procesu)
