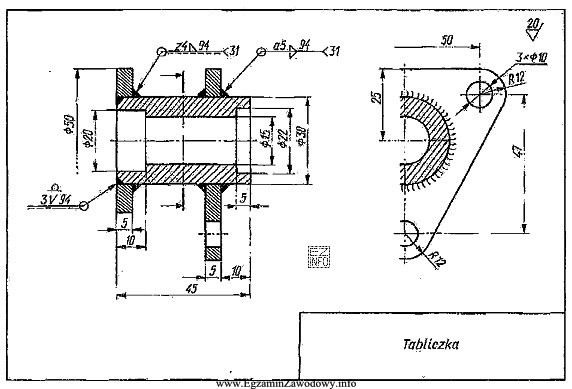

Określenie, że jest to rysunek wykonawczy przedmiotu spawanego, wynika z cech dokumentacji typowych dla elementów łączonych przez spawanie. Na takich rysunkach spotyka się przede wszystkim oznaczenia spoin i złączy, które precyzują sposób wykonania połączenia (rodzaj spoiny, miejsce wykonania, ewentualne wymagania dotyczące przygotowania krawędzi i jakości wykonania).
Dlaczego pozostałe odpowiedzi nie pasują:
- "…przedmiotu odkutego" – rysunki elementów kutych/odkuwek zwykle odnoszą się do półfabrykatu (odkuwki) i jego obróbki oraz cech typowych dla kucia. Jeżeli rysunek koncentruje się na połączeniach spawanych, to nie jest to kluczowa cecha technologii kucia.
- "…przedmiotu odlewanego" – dokumentacja odlewu częściej eksponuje wymagania typowe dla procesu odlewania i półfabrykatu odlewanego. Sam fakt, że element jest metalowy, nie oznacza jeszcze odlewu; rozstrzygają charakterystyczne oznaczenia technologiczne widoczne na rysunku.
- "…przedmiotu zgrzewanego" – zgrzewanie jest inną metodą łączenia niż spawanie. W zadaniach egzaminacyjnych częstą pułapką jest traktowanie tych pojęć jako zamiennych, ale na rysunku rozpoznaje się je po tym, jakie oznaczenia połączeń zostały zastosowane.
W praktyce (również w obszarze BHP) poprawna identyfikacja procesu wytwarzania jest ważna, bo wpływa na ocenę ryzyka i dobór zabezpieczeń: przy spawaniu istotne są m.in. promieniowanie łuku, dymy spawalnicze i zagrożenia pożarowe, podczas gdy dla odlewnictwa lub kucia dominują inne czynniki (temperatura, odpryski, hałas, uderzenia).
