KWALIFIKACJA BUD19 - STYCZEŃ 2014



PYTANIE NR 19.

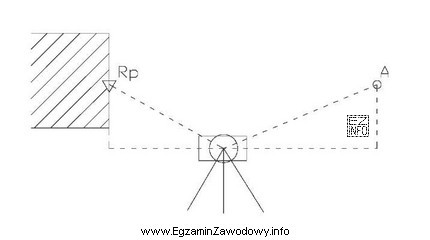

Przedstawiony rysunek obrazuje pomiar wysokościowy pomiarowej osnowy realizacyjnej metodą niwelacji
Ilustracja przedstawia schemat pomiaru wysokościowego metodą niwelacji trygonometrycznej, co jest związane z zawodem
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Niwelacja trygonometryczna wyznacza różnicę wysokości na podstawie pomiaru kąta pionowego oraz odległości (zwykle tachimetrem/teodolitem), a nie z odczytów na łatach przy poziomej celowej. Dlatego schemat z pomiarem kątowo‑odległościowym wskazuje na metodę trygonometryczną.

Pełne wyjaśnienie:

Niwelacja to zbiór metod wyznaczania różnic wysokości (przewyższeń) pomiędzy punktami. W praktyce geodezyjnej spotyka się różne podejścia, a klucz do rozpoznania metody stanowi odpowiedź na pytania: jakie wielkości są mierzone oraz jakim instrumentem.

"trygonometrycznej" jest poprawne, gdy schemat pomiaru pokazuje obserwacje typowe dla niwelacji trygonometrycznej: pomiar kąta pionowego (lub zenitalnego) oraz odległości między stanowiskiem instrumentu a celem. Z tych wielkości oblicza się składową wysokościową, a następnie różnicę wysokości punktów. W osnowie realizacyjnej taka metoda bywa użyteczna zwłaszcza wtedy, gdy klasyczne prowadzenie celowej poziomej jest utrudnione.

Dlaczego pozostałe odpowiedzi nie pasują do takiego schematu:

  • "geometrycznej" dotyczy niwelacji opartej o poziomą celową i odczyty na łatach (wstecz/przód). Jeśli na rysunku nie ma typowego układu: niwelator + dwie łaty z odczytami, to wybór tej metody jest błędny.
  • "barometrycznej" wiąże się z wyznaczaniem różnic wysokości z wykorzystaniem zmian ciśnienia atmosferycznego. To nie jest standardowy schemat pomiaru osnowy realizacyjnej z instrumentem kątowo‑odległościowym; w dodatku dokładnościowo nie odpowiada typowym potrzebom realizacji.
  • "precyzyjnej" nie jest odrębną metodą w sensie "jaką techniką mierzymy", tylko określeniem klasy/dokładności (np. precyzyjna niwelacja geometryczna). Sama etykieta "precyzyjna" nie tłumaczy, jakie obserwacje wykonano na schemacie.

Wskazówka egzaminacyjna: najpierw dopasuj metodę do mierzonych wielkości: jeśli widzisz kąty i odległość — myśl o rozwiązaniach trygonometrycznych; jeśli widzisz łaty i odczyty przy celowej poziomej — myśl o niwelacji geometrycznej.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest niwelacja trygonometryczna w geodezji?
Niwelacja trygonometryczna to wyznaczanie różnicy wysokości na podstawie pomiaru kąta pionowego (lub zenitalnego) oraz odległości między instrumentem a celem. Wykorzystuje zależności trygonometryczne, dlatego rozpoznasz ją po obserwacjach kątowo-odległościowych, a nie po odczytach na łatach przy poziomej celowej.
Jak rozpoznać na rysunku, że to niwelacja trygonometryczna?
Wskazówką są elementy pomiaru: instrument typu tachimetr/teodolit, linia celowania pod kątem w pionie oraz informacja o pomiarze odległości. Jeśli schemat sugeruje, że z obserwacji kątów i odległości liczysz przewyższenie, to jest to niwelacja trygonometryczna, a nie klasyczna niwelacja z łatami.
Jaka jest różnica między niwelacją geometryczną a trygonometryczną?
Niwelacja geometryczna opiera się o poziomą celową i odczyty na łatach (wstecz/przód), a trygonometryczna o pomiar kąta pionowego i odległości oraz obliczenie składowej wysokościowej. W praktyce geometryczna bywa dokładniejsza na krótkich ciągach, a trygonometryczna przydaje się tam, gdzie nie da się łatwo prowadzić celowej poziomej.
Dlaczego odpowiedź "barometryczna" zwykle nie pasuje do osnowy realizacyjnej?
Metody barometryczne wykorzystują zmiany ciśnienia atmosferycznego do szacowania różnic wysokości. To podejście jest silnie zależne od warunków pogodowych i zwykle nie zapewnia dokładności wymaganej przy zakładaniu osnowy realizacyjnej do prac budowlanych. Na schematach osnowy częściej występują instrumenty geodezyjne do pomiarów kątowo‑odległościowych lub niwelacji klasycznej.
Co oznacza w odpowiedziach określenie "precyzyjna" przy niwelacji?
"Precyzyjna" najczęściej opisuje klasę dokładności wykonania (sprzęt, metodykę, kontrolę błędów), a nie osobną metodę obliczania przewyższeń. Można wykonać niwelację geometryczną w sposób precyzyjny, ale samo słowo nie mówi, czy mierzysz kąty i odległości, czy odczyty na łatach. Dlatego w pytaniach o metodę zwykle szukasz: geometryczna lub trygonometryczna.
Kiedy w praktyce geodety stosuje się niwelację trygonometryczną?
Stosuje się ją m.in. wtedy, gdy trudno wykonać niwelację geometryczną: w terenie o dużych deniwelacjach, przy przeszkodach terenowych, na obiektach inżynierskich lub gdy i tak wykonujesz pomiary tachimetryczne. Pozwala łączyć wyznaczanie wysokości z pomiarami sytuacyjnymi, ale wymaga starannej obserwacji i kontroli.
Jakie obserwacje są potrzebne do niwelacji trygonometrycznej?
Kluczowe są: kąt pionowy (lub zenitalny) oraz odległość (najczęściej skośna) między stanowiskiem instrumentu a punktem celowania. Dodatkowo istotne są wysokość instrumentu i wysokość celu (np. pryzmatu), bo wchodzą do obliczenia różnicy wysokości. Bez tych danych nie da się poprawnie wyznaczyć przewyższenia metodą trygonometryczną.
Czy niwelacja geometryczna zawsze jest dokładniejsza od trygonometrycznej?
Nie zawsze, ale często w typowych warunkach niwelacja geometryczna daje bardzo dobre dokładności na krótkich odcinkach, bo opiera się na poziomej celowej i odczytach na łatach. Niwelacja trygonometryczna może być wystarczająca i wygodna, lecz jest bardziej wrażliwa na błędy kątów, odległości oraz na wpływy atmosferyczne, dlatego wymaga dobrej metodyki i kontroli.
Jakie błędy najczęściej robią uczniowie przy rozpoznawaniu niwelacji na schematach?
Najczęściej wybierają "geometryczną" z przyzwyczajenia, nawet gdy na rysunku widać pomiar kąta pionowego i odległości. Innym błędem jest traktowanie słowa "precyzyjna" jako metody, a nie określenia dokładności. Pomaga zasada: najpierw zidentyfikuj, co jest mierzone (łaty vs kąty i odległość).
Jak przygotować się do pytań BUD.18 o metody pomiarów wysokości?
Zrób krótką ściągę porównawczą metod: dla każdej wpisz instrument, mierzone wielkości i typowe zastosowanie. Ćwicz rozpoznawanie po schematach: niwelator + łaty = geometryczna, tachimetr/teodolit + kąty pionowe i odległość = trygonometryczna. Na końcu trenuj zadania mieszane, gdzie pojawiają się mylące określenia typu "precyzyjna".
info

Około 44% zdających odpowiada poprawnie na to pytanie. trudne

Według specjalistów z branży: "Niwelacja trygonometryczna wyznacza różnicę wysokości na podstawie pomiaru kąta pionowego oraz odległości (zwykle tachimetrem/teodolitem), a nie z odczytów na łatach przy poziomej celowej."

Materiały:

  • Podręczniki i skrypty szkolne z działu: niwelacja geometryczna i trygonometryczna
  • Instrukcje/opracowania dydaktyczne do ćwiczeń z tachimetrii i niwelacji w technikum geodezyjnym
  • Zestawy zadań egzaminacyjnych BUD.18 dotyczące metod pomiaru wysokości
