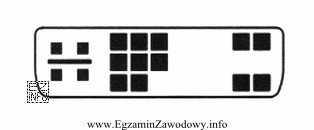

Złącza wideo rozpoznaje się przede wszystkim po kształcie obudowy i układzie pinów. Odpowiedź "DVI-A" jest właściwa, gdy rysunek przedstawia złącze typu DVI w odmianie analogowej.
Dlaczego "DVI-A" pasuje?
Odmiana DVI-A służy do przesyłania sygnału analogowego (związana historycznie z kompatybilnością z analogowymi torami wideo). W praktyce identyfikacja opiera się na tym, że jest to gniazdo/wtyk z rodziny DVI (charakterystyczna duża, prostokątna forma), a układ styków odpowiada odmianie z częścią analogową.
Dlaczego pozostałe odpowiedzi nie pasują?
- "DVI-D" – to odmiana cyfrowa. Choć obudowa jest podobna (bo to też DVI), różni się układem pinów: jest przeznaczona do sygnału cyfrowego, więc elementy typowe dla toru analogowego nie powinny występować w tej samej konfiguracji.
- "D-SUB" – w kontekście obrazu chodzi zwykle o VGA (DE-15). Ma wyraźnie inny wygląd: mały, trapezowy korpus oraz 3 rzędy po 5 otworów/pinów, co łatwo odróżnia go od DVI.
- "HDMI" – jest znacznie mniejsze, płaskie i wąskie; nie ma dużej matrycy pinów jak DVI. Kształt złącza HDMI jest na tyle charakterystyczny, że przy czytelnym rysunku nie powinno się go mylić z DVI.
Wskazówka egzaminacyjna: jeśli masz wątpliwość między DVI-A i DVI-D, skup się na detalach układu styków (obecność/układ części analogowej vs wyłącznie cyfrowej), a dopiero potem na samej nazwie złącza.
