W schematach blokowych poszczególne kroki algorytmu zapisuje się za pomocą standardowych symboli graficznych. Kluczowe jest rozpoznanie kształtu symbolu, bo to on wskazuje funkcję danego bloku, niezależnie od opisu tekstowego w środku.

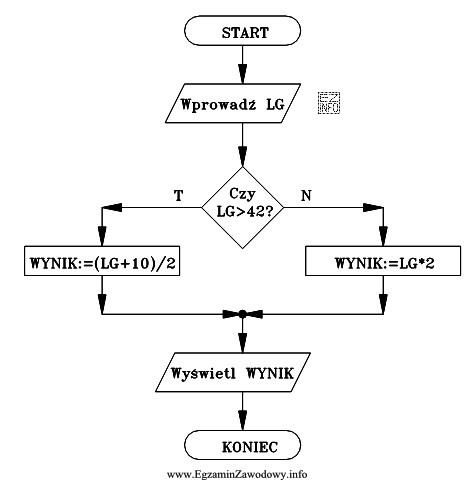

Blok decyzyjny (często nazywany też blokiem warunkowym) ma kształt rombu. Oznacza punkt, w którym algorytm sprawdza warunek i wybiera jedną z co najmniej dwóch gałęzi (typowo "TAK/NIE"). Jeśli na schemacie widoczny jest jeden romb, to znaczy, że występuje jedno miejsce podejmowania decyzji w przebiegu algorytmu.
Dlatego poprawna odpowiedź to: "jeden blok decyzyjny."
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "jeden blok operacyjny." — blok operacyjny (proces) to zwykle prostokąt i oznacza wykonanie instrukcji (np. obliczenie, przypisanie). Nawet jeśli na schemacie występują procesy, pytanie dotyczy liczby bloków decyzyjnych, a wskazana liczba nie odpowiada symbolom decyzyjnym.
- "dwa bloki warunkowe." — "warunkowy" w praktyce odnosi się do tego samego typu co decyzyjny (romb). Odpowiedź byłaby poprawna tylko wtedy, gdyby na diagramie były dwa romby. Skoro jest jeden, liczba "dwa" jest błędna.
- "jeden blok wejścia - wyjścia." — wejście/wyjście to najczęściej równoległobok (np. wczytaj dane, wyświetl wynik). To inny symbol niż romb, więc nie opisuje liczby bloków decyzyjnych.
Wskazówka egzaminacyjna: przed zliczaniem elementów najpierw przypomnij sobie trzy podstawowe kształty: prostokąt (operacja), romb (decyzja), równoległobok (wejście/wyjście). Dopiero potem policz wystąpienia danego kształtu na rysunku.
