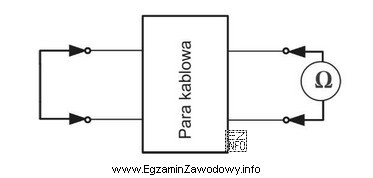

W torach telekomunikacyjnych na przewodach miedzianych wykonuje się kilka grup pomiarów: stałoprądowe (rezystancje) oraz transmisyjne (parametry zależne od częstotliwości, jak tłumienie czy przeniki). Schemat pomiarowy, w którym miernik jest włączony tak, aby prąd płynął przez obie żyły tej samej pary i wracał drugą żyłą (czyli tworzyła się pętla), odpowiada pomiarowi rezystancji pętli pary żył.
Dlaczego to jest ważne w praktyce? Rezystancja pętli pozwala ocenić, czy para ma prawidłową ciągłość oraz czy nie ma nadmiernych rezystancji na łączówkach, złączach, zaciskach lub w miejscach uszkodzeń. Zbyt duża wartość może wskazywać np. słaby styk lub częściowe przerwanie żyły.
Odpowiedź "rezystancji izolacji żył" dotyczy innego badania: sprawdza się wtedy oporność między żyłami (lub żyłą a ziemią/ekranem), zwykle przy użyciu miernika rezystancji izolacji i napięcia probierczego. Układ pomiarowy ma wtedy za zadanie wykryć upływność, zawilgocenie lub przebicia, a nie sumaryczną rezystancję przewodów w pętli.
Odpowiedzi "tłumienności skutecznej" oraz "przeników zbliżnych" odnoszą się do parametrów transmisyjnych par symetrycznych. Wymagają one pomiarów w torze sygnałowym (często w określonym paśmie częstotliwości) i innego zestawu pomiarowego niż prosty pomiar rezystancji. Dlatego nie pasują do schematu typowego dla testu rezystancji pętli.
Wskazówka egzaminacyjna: jeśli na schemacie widzisz zamknięcie obwodu przez dwie żyły tej samej pary, myśl o "pętli" i pomiarze ciągłości/rezystancji przewodów. Jeśli schemat pokazuje pomiar "pomiędzy" żyłami bez pętli prądowej przez oba przewody, częściej chodzi o izolację.
