KWALIFIKACJA ELE2 - CZERWIEC 2015



PYTANIE NR 37.

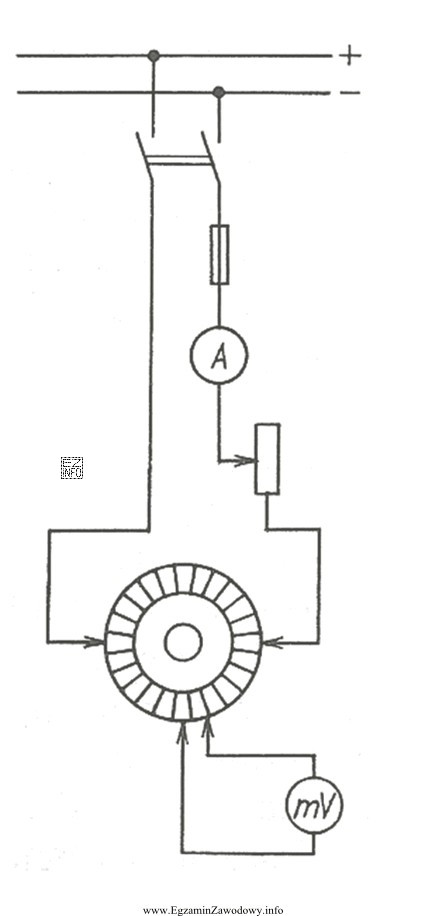

Przedstawiony schemat układu umożliwia wykrycie zwarcia, przerwy lut nieprawidłowego połączenia uzwojenia
Przedstawiony schemat układu umożliwia wykrycie zwarcia, przerwy lut
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Schemat przedstawia układ pomiarowy z amperomierzem i woltomierzem, który jest typowy dla testowania wirnika silnika prądu stałego. Pomiar napięcia między wycinkami komutatora pozwala na wykrycie zwarcia, przerwy lub nieprawidłowego połączenia uzwojenia wirnika. Prąd z sieci może być prądem stałym, jeśli układ jest zaprojektowany do pracy z takim prądem, co jest typowe dla silników prądu stałego.
