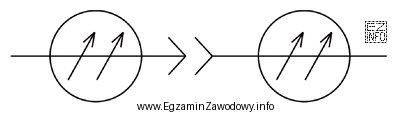

Symbol graficzny w dokumentacji technicznej ma wskazywać rodzaj elementu w torze optycznym. Poprawna odpowiedź to "złącza światłowodów", czyli elementy przeznaczone do rozłącznego łączenia włókien/torów (umożliwiają szybkie rozpinanie i ponowne zestawianie połączenia, np. w punktach dystrybucyjnych, przełącznicach, urządzeniach pomiarowych).
Dlaczego pozostałe odpowiedzi nie pasują do takiego oznaczenia?
- "sprzęgacza optycznego" – sprzęgacz jest elementem, który zwykle dzieli lub sumuje sygnał/moc optyczną (np. 1→2, 2→1). To inna funkcja niż proste połączenie dwóch końców światłowodu "koniec do końca".
- "spojenia światłowodów" – spojenie (np. spaw) jest połączeniem nierozłącznym. W praktyce po wykonaniu spawu nie przewiduje się szybkiego rozpinania; chroni się je zwykle w osłonach i mufach. Złącze natomiast jest rozwiązaniem serwisowym/instalacyjnym do częstszego łączenia i rozłączania.
- "światłowodu" – światłowód to medium (włókno/kabel), a nie osprzęt łączeniowy. Oznaczenie złącza dotyczy punktu zakończenia i łączenia toru, nie przebiegu samego kabla.
Wskazówka egzaminacyjna: gdy odpowiedzi obejmują "światłowód", "złącze" i "spojenie", warto najpierw rozstrzygnąć, czy dany symbol dotyczy połączenia rozłącznego (złącze) czy nierozłącznego (spojenie), a dopiero potem porównywać z elementami typu sprzęgacz.
