Na rzutach instalacji gazowej elementy instalacji oraz urządzenia końcowe przedstawia się za pomocą symboli graficznych. Dzięki temu projekt i wykonawstwo są czytelne: można szybko rozpoznać, gdzie znajduje się urządzenie, a gdzie elementy pomiarowe, armatura lub prowadzenie instalacji.

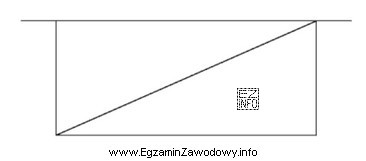

W tym pytaniu symbol oznacza gazowy podgrzewacz wody. To urządzenie zasilane gazem, którego funkcją jest podgrzewanie wody użytkowej. Na dokumentacji instalacyjnej jest ono oznaczane odrębnie od elementów przyłącza czy samego prowadzenia przewodów, ponieważ stanowi odbiornik gazu (urządzenie gazowe) i wymaga odpowiedniego usytuowania oraz podłączeń.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Szafka gazomierzowa dotyczy miejsca zabudowy gazomierza (elementu pomiarowego i często osłonowego). To inny obiekt niż urządzenie podgrzewające wodę i zwykle jest lokowany w innym obszarze instalacji (strefa pomiaru/rozdziału).
- Filtr z oddzielaczem jest elementem armatury/uzdatniania medium w przewodzie. Na rysunku instalacyjnym ma inne oznaczenie i inną funkcję (ochrona urządzeń/armatury), nie jest urządzeniem do przygotowania c.w.u.
- Szacht instalacyjny oznacza przestrzeń budowlaną do prowadzenia instalacji (kanał/pion). Jest to element konstrukcyjno-przestrzenny, a nie urządzenie gazowe.
Wskazówka egzaminacyjna: przy zadaniach z symbolami zawsze warto myśleć funkcją elementu (urządzenie odbiorcze vs. element pomiarowy vs. armatura vs. przestrzeń prowadzenia instalacji) i – jeśli jest dostępna – porównywać symbol z legendą rysunku.
