KWALIFIKACJA ELM3 - CZERWIEC 2018



PYTANIE NR 38.

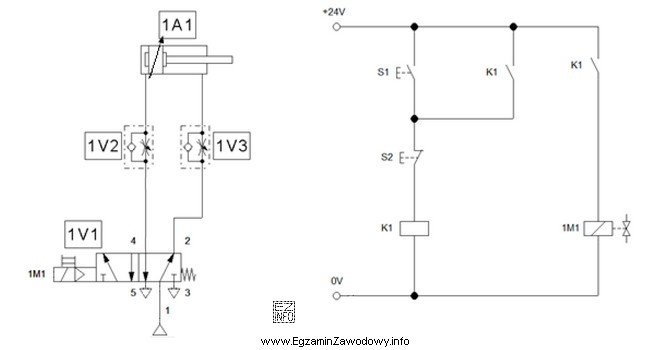

Przekaźnik elektromagnetyczny użyty do montażu układu, którego schemat przedstawiono na rysunku, powinien posiadać cewkę o napięciu zasilania 24 V DC oraz
Przekaźnik elektromagnetyczny użyty do montażu układu,
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schemacie przedstawiono dwa styki oznaczone jako K1, które są połączone równolegle w obwodzie sterowania. Styki te są rozwarte, gdy przekaźnik nie jest aktywowany (NO - normally open). Gdy przekaźnik jest aktywowany, styki się zamykają, co pozwala na przepływ prądu. Zatem przekaźnik powinien posiadać dwa zestyki NO, zgodnie z przedstawionym schematem.
