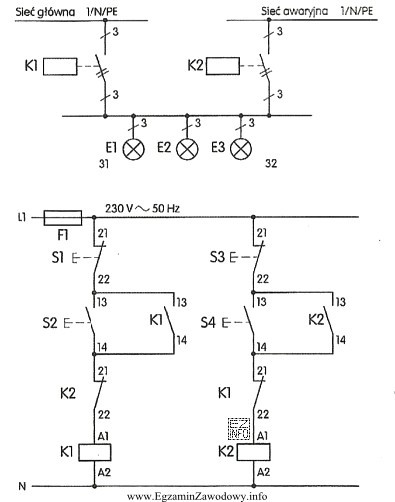

W układzie przełączania źródeł (ATS) pracują dwa styczniki: jeden dla zasilania z sieci głównej (K1) i drugi dla zasilania z sieci awaryjnej (K2). Kluczowym elementem jest blokada wzajemna zrealizowana stykami pomocniczymi NC, która uniemożliwia jednoczesne załączenie obu styczników. Ma to zapobiec niebezpiecznemu połączeniu dwóch źródeł zasilania.
Aby przełączyć zasilanie z toru głównego na awaryjny, trzeba wykonać poprawną sekwencję:
- Najpierw wyłączyć tor główny – wciśnięcie przycisku STOP dla K1 powoduje rozwarcie jego obwodu sterowania, odpadnięcie cewki K1 i rozłączenie styków głównych. Jednocześnie zmieniają się stany styków pomocniczych K1, w tym tych, które wpływają na blokadę toru K2.
- Następnie włączyć tor awaryjny – dopiero po odpadnięciu K1 możliwe jest załączenie K2, bo styk blokady w torze K2 przestaje uniemożliwiać start. Wciśnięcie przycisku START dla K2 zasila cewkę K2 i uruchamia zasilanie awaryjne. Styk podtrzymania K2 (NO) utrzymuje zadziałanie po puszczeniu START.
Dlatego poprawna para przycisków to "S1 i S4": S1 realizuje STOP stycznika K1 (sieć główna), a S4 realizuje START stycznika K2 (sieć awaryjna).
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "S3 i S2" odpowiada sekwencji w przeciwną stronę (z awaryjnego na główne): najpierw wyłącza się K2, potem włącza K1.
- "S2 i S4" sugeruje próby załączania obu torów przyciskami START. Przy działającej blokadzie wzajemnej nie uzyska się prawidłowego przełączenia, a w praktyce jest to błąd procedury (brak wyłączenia aktualnego toru).
- "S1 i S3" wyłącza oba tory (dwa STOP-y), więc nie doprowadzi do zasilenia odbiorów z awaryjnego źródła.
W praktyce gazowniczej taka logika jest ważna m.in. dla zapewnienia ciągłości zasilania automatyki stacji, telemetrii oraz urządzeń bezpieczeństwa (np. sterowania zaworami). Zrozumienie blokady i kolejności działań ogranicza ryzyko błędnej obsługi podczas przełączania.
