Oznaczenie PE odnosi się do przewodu ochronnego. Jego zadaniem nie jest zasilanie odbiornika, lecz zapewnienie bezpieczeństwa: połączenie dostępnych części przewodzących (np. ekranu, oplotu, obudowy elementów instalacji) z układem ochronnym tak, aby w razie uszkodzenia izolacji mogło zadziałać zabezpieczenie i ograniczyć ryzyko porażenia.

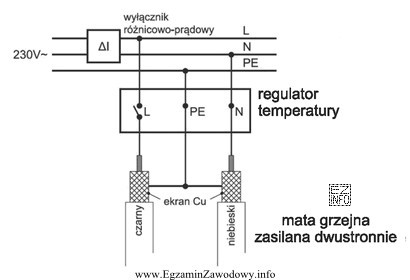

W praktyce elektroinstalacyjnej przewód ochronny rozpoznaje się po barwie zielono-żółtej. To wyróżnienie ma sens bezpieczeństwa: kolor ma być na tyle charakterystyczny, aby ograniczać pomyłki podczas montażu, uruchamiania, serwisu oraz pomiarów ochronnych. Dla urządzeń takich jak mata grzewcza poprawne podłączenie PE jest kluczowe, bo elementy grzejne pracują często w konstrukcji podłogi, a ewentualne uszkodzenie izolacji może przenieść potencjał na elementy dostępne.
Dlaczego pozostałe kolory nie pasują do przewodu PE?
- Brązowy bywa stosowany do identyfikacji żyły fazowej (zasilającej). Podłączenie go jako PE byłoby poważnym błędem bezpieczeństwa.
- Niebieski jest kojarzony z przewodem neutralnym (N). Pomylenie N z PE to częsty błąd, który może skutkować nieprawidłowym działaniem ochrony i błędami w podłączeniach.
- Czarny również bywa używany jako żyła fazowa lub sterująca, zależnie od układu i dokumentacji. Nie służy do jednoznacznego oznaczania funkcji ochronnej.
Wskazówka egzaminacyjna: jeśli w pytaniu pojawia się skrót PE, w pierwszej kolejności myśl "ochrona" i skojarz z barwą zielono-żółtą; skrót N kojarz z niebieskim, a żyły fazowe z barwami innymi niż te dwie (zgodnie z dokumentacją instalacji).
