W instalacjach elektrycznych barwa izolacji żyły nie jest "dowolna" – ma pomagać w bezpiecznym montażu, serwisie i diagnostyce. Dlatego część kolorów jest przypisana do określonych funkcji przewodów i nie powinna być używana w innych celach.
Dlaczego poprawna jest odpowiedź "tylko czarnym lub brązowym"?

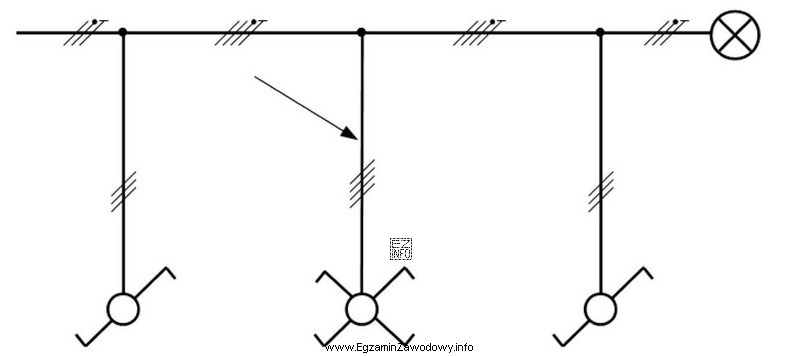

Jeżeli wskazany strzałką odcinek obwodu dotyczy przewodu fazowego (L), to żyła/żyły tego przewodu powinny mieć barwę przewidzianą dla przewodów fazowych. W typowej europejskiej konwencji do faz stosuje się m.in. czarny i brązowy (a także inne barwy fazowe zależnie od układu), natomiast barwy zastrzeżone dla innych funkcji są niedopuszczalne.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Odpowiedź zawierająca "niebieskim" sugeruje użycie żyły neutralnej (N). Niebieski jest przeznaczony do identyfikacji przewodu neutralnego, więc użycie go jako fazy lub "dowolnej żyły roboczej" prowadzi do ryzyka pomyłki przy podłączeniu.
- Odpowiedź zawierająca "żółtozielonym" odnosi się do przewodu ochronnego (PE). Żółtozielony jest przeznaczony dla funkcji ochronnej i nie powinien być wykorzystywany jako żyła robocza (np. fazowa), bo mogłoby to spowodować błędne uziemienie lub brak ochrony przeciwporażeniowej.
- Wariant łączący żółtozielony, niebieski oraz czarny/brązowy zakłada obecność kompletu PE+N+L. Taki zestaw barw ma sens w przewodzie z żyłami o różnych funkcjach, ale nie wtedy, gdy pytanie dotyczy odcinka obwodu, na którym zgodnie z rysunkiem potrzebna jest wyłącznie żyła fazowa.
Wskazówka egzaminacyjna: najpierw ustal funkcję żyły na schemacie/rysunku (L, N, PE), a dopiero potem dobieraj kolor. Zapamiętaj: żółtozielony = ochrona (PE), niebieski = neutralny (N). Barwy fazowe (L) dobiera się spośród pozostałych, zgodnie z przyjętą konwencją.
