KWALIFIKACJA ROL2 - STYCZEŃ 2017 (test 2)



PYTANIE NR 2.
Przy jakiej prędkości obrotowej silnika WOM osiąga prędkość obrotową 1000 obr/min?

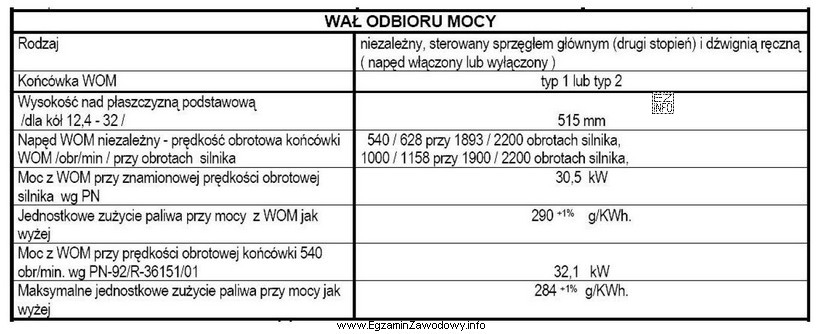

Ilustracja przedstawia tabelę związaną z wałem odbioru mocy (WOM), która jest częścią egzaminu zawodowego dla technika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby WOM osiągnął 1000 obr/min, należy dobrać takie obroty silnika, które w tabeli danych technicznych są sparowane z wartością 1000. W podanej specyfikacji zapis "1000 / 1158 przy 1900 / 2200 obrotach silnika" oznacza, że 1000 odpowiada 1900 obr/min silnika.

Pełne wyjaśnienie:

WOM (wał odbioru mocy) przekazuje moc z silnika ciągnika na maszynę rolniczą. W praktyce spotyka się standardowe prędkości WOM, m.in. 540 oraz 1000 obr/min. Aby maszyna pracowała prawidłowo, operator musi ustawić takie obroty silnika, by WOM miał wymaganą prędkość.

W zadaniu odpowiedź wynika z odczytu tabeli danych technicznych. W wierszu dotyczącym napędu WOM podano pary wartości w formacie "prędkość WOM … przy obrotach silnika …". Zapis "1000 / 1158 przy 1900 / 2200 obrotach silnika" należy czytać parami: pierwsza wartość WOM odpowiada pierwszej wartości obrotów silnika, a druga wartość WOM odpowiada drugiej wartości obrotów silnika. Zatem:

  • WOM 1000 obr/min ↔ silnik 1900 obr/min,
  • WOM 1158 obr/min ↔ silnik 2200 obr/min.

Dlatego poprawna jest odpowiedź "1900 obr/min", bo tylko ona spełnia warunek: WOM ma osiągnąć dokładnie 1000 obr/min.

Pozostałe propozycje są błędne z typowych powodów:

  • "1893 obr/min" to wartość sparowana w tabeli z inną prędkością WOM (dotyczy 540 obr/min), więc jest myleniem standardu 540 z 1000.
  • "1158 obr/min" to prędkość WOM, a nie prędkość silnika; dodatkowo odpowiada obrotom silnika 2200, więc nie odpowiada pytaniu.
  • "2200 obr/min" w tabeli odpowiada WOM 1158 obr/min, czyli zbyt szybko względem wymaganych 1000 obr/min.

W praktyce niewłaściwe obroty mogą pogorszyć jakość pracy narzędzia (za mała prędkość) albo doprowadzić do przeciążenia i uszkodzeń (za duża prędkość). Dlatego umiejętność poprawnego czytania tabel WOM jest kluczowa w bezpiecznej eksploatacji ciągnika.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest WOM w ciągniku rolniczym?
WOM to wał odbioru mocy, czyli mechanizm przekazujący energię z silnika ciągnika do maszyny (np. rozdrabniacza, pompy). Dzięki WOM narzędzie może pracować z określoną prędkością obrotową niezależnie od jazdy ciągnika.
Jakie są standardowe prędkości WOM w rolnictwie?
Najczęściej spotyka się standardy 540 obr/min oraz 1000 obr/min. Maszyna ma w instrukcji podane, której prędkości wymaga. Operator dobiera przełożenie WOM i obroty silnika tak, aby uzyskać wymaganą wartość.
Jak odczytać zapis "1000 / 1158 przy 1900 / 2200" w tabeli WOM?
Taki zapis czyta się parami: pierwsza prędkość WOM odpowiada pierwszym obrotom silnika, a druga prędkość WOM odpowiada drugim obrotom silnika. Czyli 1000 ↔ 1900, a 1158 ↔ 2200.
Dlaczego dla WOM 1000 obr/min nie zawsze trzeba 2200 obr/min silnika?
Bo prędkość WOM zależy od przełożenia przekładni i obrotów silnika. W danych technicznych producent może podać, że WOM 1000 uzyskuje się już przy niższych obrotach silnika (np. 1900), a przy 2200 WOM przekracza 1000 (np. 1158).
Czy odpowiedź 1158 obr/min może być poprawna w takim pytaniu?
Nie, jeśli pytanie brzmi o obroty silnika potrzebne do uzyskania WOM 1000 obr/min. Wartość 1158 obr/min dotyczy prędkości WOM przy innych obrotach silnika (np. 2200), więc nie spełnia warunku i dotyczy innego punktu pracy.
Jakie skutki ma zbyt wysoka prędkość WOM dla maszyny?
Zbyt szybki WOM może powodować przeciążenie, nadmierne drgania, gorszą jakość pracy oraz przyspieszone zużycie elementów (łożysk, przekładni). W skrajnych przypadkach może dojść do uszkodzeń. Dlatego trzeba trzymać się wartości z tabeli i instrukcji.
Jakie błędy najczęściej popełnia się przy odczycie tabeli WOM?
Najczęstsze błędy to: mylenie standardów 540 i 1000, łączenie wartości "na skos" (zła para WOM–silnik), wybór liczby "podobnej" (1893 zamiast 1900) oraz mylenie tego, czy pytanie dotyczy obrotów WOM, czy obrotów silnika.
Kiedy stosuje się WOM 1000 obr/min zamiast 540 obr/min?
WOM 1000 obr/min stosuje się wtedy, gdy maszyna jest do tego przystosowana i wymaga wyższej prędkości do prawidłowej pracy. Zawsze decyduje dokumentacja narzędzia. Użycie niewłaściwego standardu może pogorszyć pracę lub doprowadzić do uszkodzeń.
Jak dobrać obroty silnika do wymaganej prędkości WOM na egzaminie?
Najpierw znajdź w tabeli dokładną wartość WOM (np. 1000 obr/min), a potem odczytaj sparowane z nią obroty silnika. Zwróć uwagę, czy zapis jest podany jako dwie pary (np. "1000 / 1158 przy 1900 / 2200"), bo wtedy łatwo o pomyłkę.
Dlaczego w danych technicznych podaje się dwie wartości WOM i dwie wartości obrotów silnika?
Producenci często pokazują dwa punkty pracy, np. przy określonych obrotach silnika lub w różnych ustawieniach. Taki zapis pozwala szybko ocenić, jak zmieni się prędkość WOM przy zmianie obrotów silnika i ułatwia operatorowi dobór bezpiecznych ustawień.
info

Około 57% zdających odpowiada poprawnie na to pytanie. średnie

Eksperci podkreślają: "Aby WOM osiągnął 1000 obr/min, należy dobrać takie obroty silnika, które w tabeli danych technicznych są sparowane z wartością 1000."

Źródła:

  • Ilustracja z zadania: tabela danych technicznych "WAŁ ODBIORU MOCY", wiersz "Napęd WOM niezależny – prędkość obrotowa końcówki WOM … przy obrotach silnika" (wartości 1000 / 1158 przy 1900 / 2200)
  • PN-EN ISO 500 (norma przywołana w kontekście: standardowe prędkości WOM 540 i 1000 obr/min) – szczegółowa wersja/rok nie podane w materiale wejściowym

Materiały:

  • Instrukcja obsługi/książka serwisowa ciągnika – rozdział "Wał odbioru mocy (WOM)" i tabele prędkości
  • Materiały dydaktyczne do kwalifikacji ROL.2 z eksploatacji ciągników rolniczych (WOM, przekładnie, sprzęgła)
  • Norma PN-EN ISO 500 – część opisująca standardowe prędkości WOM (540 i 1000 obr/min)
