Podczas wymiany uszkodzonego modułu PV kluczowe jest zachowanie poprawnego i trwałego połączenia elektrycznego w obwodzie DC. W praktyce instalacje fotowoltaiczne są okablowane przewodami solarnymi zakończonymi złączami używanymi jako branżowy standard – najczęściej spotyka się złącza kompatybilne z typem MC4. Dzięki temu moduł można włączyć do istniejącego łańcucha bez przeróbek całego okablowania.
Dlaczego to jest ważne?
- Kompatybilność: złącza muszą pasować mechanicznie i elektrycznie do pozostałych elementów instalacji. "Podobne z wyglądu" złącza od różnych systemów mogą nie zapewniać właściwego docisku styków.
- Bezpieczeństwo połączenia DC: w obwodach stałoprądowych szczególnie niebezpieczne są luźne styki – mogą powodować lokalne grzanie, a w skrajnych przypadkach łuk elektryczny.
- Szczelność i odporność środowiskowa: połączenia na dachu lub na konstrukcji naziemnej pracują w wilgoci, mrozie i nasłonecznieniu, więc złącze musi utrzymać szczelność oraz parametry w czasie.
- Polaryzacja: prawidłowe dobranie i podłączenie złączy pomaga uniknąć błędów biegunowości w łańcuchu.

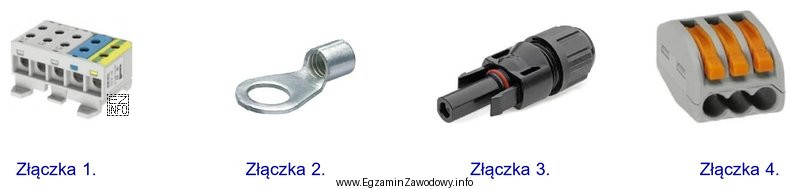

Odpowiedzi niepoprawne (w typowych zestawach) zwykle odnoszą się do elementów, które nie rozwiązują problemu właściwego połączenia modułu w łańcuchu, np. do wtyków/gniazd nieprzeznaczonych do PV, złącz o innym standardzie lub narzędzi, które same w sobie nie są "elementem połączeniowym". Takie wybory wskazują na mylenie pojęć: narzędzie do montażu (np. zaciskarka/klucz) nie zastępuje właściwego typu złącza, a elementy stosowane w instalacjach AC nie są automatycznie właściwe dla obwodów DC PV.
Wskazówka egzaminacyjna: jeżeli pytanie dotyczy wymiany modułu i "czego należy użyć", zwykle sprawdzana jest znajomość standardowego sposobu łączenia modułów w łańcuch (złącza PV), a nie np. falownika, zabezpieczeń czy samej konstrukcji wsporczej.
