W napędach, w których występuje obwód wzbudzenia i obwód twornika, rola wzbudzenia jest kluczowa: prąd wzbudzenia wytwarza strumień magnetyczny, w którym pracuje twornik. Jeżeli podczas wymiany uszkodzonych rezystorów regulacyjnych dojdzie do przerwy w obwodzie wzbudzenia, strumień może gwałtownie osłabnąć lub zaniknąć. W zależności od typu wzbudzenia i obciążenia może to prowadzić do nieprawidłowej, a nawet niebezpiecznej pracy (np. ryzyka nadmiernego wzrostu prędkości, pogorszenia komutacji, wzrostu iskrzenia i nagrzewania).
Dlatego odpowiedź "powstania przerwy w obwodzie wzbudzenia" jest właściwa: w praktyce serwisowej należy tak organizować czynności (kolejność odłączeń, mostkowanie zgodne z dokumentacją, kontrola ciągłości), by nie doprowadzić do zaniku wzbudzenia w nieodpowiednim momencie.
Pozostałe opcje są mniej trafne w kontekście warunku "nie można dopuścić do", bo:
- "powstania przerwy w obwodzie twornika" zwykle powoduje zatrzymanie przepływu prądu w torze mocy. Jest to usterka niepożądana, ale nie jest typowo wskazywana jako najbardziej krytyczna w porównaniu z zanikiem wzbudzenia (skutek zależy od układu i stanu pracy).
- "zwarcia rezystora w obwodzie wzbudzenia" zmienia rezystancję regulacyjną i może podnieść prąd wzbudzenia, ale to inny mechanizm niż niebezpieczny zanik wzbudzenia; konsekwencje zależą od zabezpieczeń i dopuszczalnych prądów.

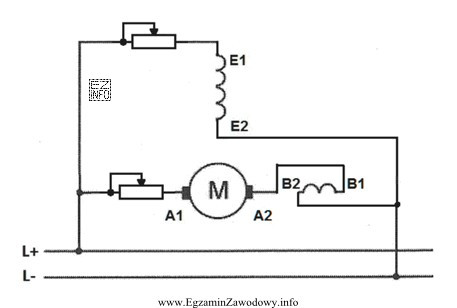

- "zwarcia rezystora w obwodzie twornika" może zwiększyć prąd twornika (w zależności od układu), jednak pytanie dotyczy sytuacji wymiany rezystorów regulacyjnych w konkretnym połączeniu z rysunku; jako krytyczne wskazuje się przede wszystkim niedopuszczenie do przerwy wzbudzenia, bo zmienia ona warunki wytwarzania momentu i stabilności pracy.
Wskazówka egzaminacyjna: jeśli w odpowiedziach pojawiają się "twornik" i "wzbudzenie", najpierw przypomnij sobie, który obwód odpowiada za strumień, a który za przenoszenie mocy. Następnie rozważ skutki przerwy i zwarcia osobno dla każdego z nich.
