KWALIFIKACJA MEC8 - STYCZEŃ 2023



PYTANIE NR 8.

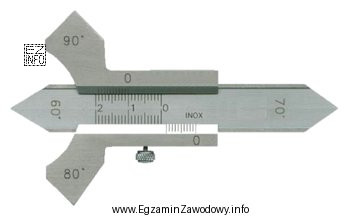

Przyrząd przedstawiony na ilustracji stosuje się do pomiaru
Ilustracja przedstawia narzędzie pomiarowe, które jest używane do oceny spoin spawalniczych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna jest odpowiedź "spoin spawalniczych", ponieważ przyrządy pokazywane w takich zadaniach służą do kontroli geometrii spoin (np. wymiarów/kształtu) po spawaniu. Do głębokości otworów stosuje się głębokościomierze, do modułu zębów – sprawdziany lub przyrządy do uzębienia, a do chropowatości – wzorce/ profilometry.

Pełne wyjaśnienie:

W zadaniu kluczowe jest rozpoznanie przeznaczenia przyrządu na podstawie ilustracji. Odpowiedź "spoin spawalniczych" jest właściwa, gdy przedstawione narzędzie jest typowym przyrządem do kontroli spoin (często ma kształt szablonu/miarki pozwalającej sprawdzić wymiary lub cechy geometryczne spoiny). Taka kontrola jest powszechna w montażu i obsłudze maszyn, ponieważ połączenia spawane wpływają na wytrzymałość, pasowanie elementów oraz bezpieczeństwo pracy urządzeń.

Dlaczego pozostałe odpowiedzi nie pasują do tego typu przyrządu?

  • "głębokości otworów" – do tego celu używa się głębokościomierzy (np. suwmiarkowych) albo czujników; mają one charakterystyczną podstawę i wysuwany pręt pomiarowy. Przyrządy do spoin zwykle nie są konstruowane jak głębokościomierz.
  • "modułu zębów" – moduł dotyczy uzębień kół zębatych. Do jego oceny stosuje się sprawdziany uzębienia, metody pomiaru średnic i podziałek, lub specjalne przyrządy do kół zębatych. Narzędzia te są projektowane pod geometrię zęba, a nie pod kształt spoiny.
  • "chropowatości powierzchni" – chropowatość mierzy się profilometrem albo ocenia porównawczo wzorcami chropowatości. To inna klasa pomiaru (mikronierówności), a nie ocena kształtu spoiny.

Wskazówka egzaminacyjna: gdy masz pytanie "przyrząd z ilustracji służy do pomiaru…", najpierw przypisz narzędzie do obszaru zastosowań (spawanie, obróbka otworów, uzębienia, powierzchnie). Dopiero potem wybierz odpowiedź. To ogranicza zgadywanie i zmniejsza ryzyko pomylenia przyrządów kontrolnych o podobnym "warsztatowym" wyglądzie.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest szablon spawalniczy i do czego służy?
Szablon spawalniczy to prosty przyrząd kontrolny używany do oceny spoin. Pozwala szybko sprawdzić wybrane cechy geometryczne (np. wielkość spoiny, ustawienie krawędzi, czasem podcięcia) bez obliczeń. Stosuje się go w kontroli bieżącej i odbiorowej prac spawalniczych.
Jak odróżnić przyrząd do spoin od głębokościomierza?
Głębokościomierz zwykle ma stabilną podstawę opartą o powierzchnię i wysuwany pręt/sondę do wnętrza otworu. Przyrząd do spoin częściej ma formę szablonu z wycięciami lub skalą dopasowaną do kształtu spoiny. Patrz na to, czy narzędzie "wchodzi w otwór", czy "przystawia się do spoiny".
Dlaczego modułu zębów nie mierzy się tym samym przyrządem co spoiny?
Moduł zębów dotyczy geometrii uzębienia (zależności średnic i podziałki), więc wymaga narzędzi odnoszących się do profilu zęba i parametrów kół zębatych. Spoiny mają inną geometrię i inne kryteria oceny. Narzędzia są specjalizowane, aby zapewnić poprawny odczyt i powtarzalność pomiaru.
Co oznacza pomiar chropowatości powierzchni w praktyce warsztatowej?
Pomiar chropowatości to ocena mikronierówności powierzchni po obróbce (np. toczeniu, frezowaniu, szlifowaniu). Wykonuje się go profilometrem lub wzorcami chropowatości. To inny typ kontroli niż ocena spoin, bo dotyczy bardzo małych nierówności, a nie widocznego kształtu złącza.
Jakie są typowe błędy przy rozpoznawaniu przyrządów na ilustracji?
Najczęściej myli się narzędzia "kontrolne" między sobą, bo wiele z nich wygląda podobnie. Częsty błąd to skupienie się na ogólnym kształcie zamiast na funkcjonalnych detalach (np. podstawie pomiarowej, wycięciach, skali). Pomaga porównanie: co jest elementem bazowym, a co elementem pomiarowym.
Kiedy w montażu maszyn sprawdza się spoiny spawalnicze?
Spoiny sprawdza się po wykonaniu połączenia, przed montażem końcowym i często przed odbiorem/uruchomieniem urządzenia. Kontrola bywa też etapowa, gdy spoiny po zasłonięciu nie będą już dostępne. Celem jest potwierdzenie, że złącze spełnia wymagania jakościowe i nie wprowadza odkształceń krytycznych.
Jakie przyrządy najczęściej służą do pomiaru głębokości otworów?
Do pomiaru głębokości używa się głębokościomierzy (np. suwmiarkowych), mikrometrów głębokościowych lub czujników zegarowych z odpowiednimi końcówkami. Wybór zależy od wymaganej dokładności i geometrii otworu. Istotne jest pewne oparcie podstawy i prostopadłe prowadzenie elementu pomiarowego.
Jak przygotować się do zadań z rozpoznawania przyrządów pomiarowych na egzaminie?
Warto uczyć się "rodzinami" narzędzi: do otworów, do powierzchni, do uzębienia, do spoin. Dla każdej rodziny zapamiętaj 2–3 cechy rozpoznawcze i typowy sposób użycia. Dobrą metodą jest oglądanie kart katalogowych i ćwiczenie: "do czego przykładam przyrząd" oraz "co jest bazą pomiaru".
Czy sam wygląd narzędzia wystarcza do wyboru odpowiedzi na egzaminie?
Zwykle tak, ale tylko jeśli analizujesz szczegóły konstrukcyjne. Sam "ogólny kształt" może wprowadzać w błąd, bo wiele przyrządów warsztatowych jest płaskich i ma podziałki. Skup się na tym, jak narzędzie współpracuje z mierzoną cechą (otwór, ząb, powierzchnia, spoina) i co faktycznie umożliwia zmierzyć.
Jakie cechy spoiny najczęściej podlegają kontroli w zadaniach egzaminacyjnych?
W zadaniach szkolnych często sprawdza się podstawowe parametry geometryczne spoiny oraz poprawność wykonania widoczną gołym okiem (np. kształt, proporcje, ewentualne wady). Egzamin zwykle nie wymaga badań specjalistycznych, lecz umiejętności doboru narzędzia i podstawowej oceny zgodności wykonania.
info

Statystycznie 61% uczniów zna prawidłową odpowiedź. średnie

Eksperci podkreślają: "Poprawna jest odpowiedź "spoin spawalniczych", ponieważ przyrządy pokazywane w takich zadaniach służą do kontroli geometrii spoin (np. wymiarów/kształtu) po spawaniu."

Materiały:

  • Podręczniki i skrypty z metrologii warsztatowej (dział: przyrządy i sprawdziany)
  • Materiały szkoleniowe z podstaw spawalnictwa (dział: ocena i kontrola spoin)
  • Karty katalogowe/normatywne opisy szablonów i mierników spoin używanych w praktyce
