W elektronice podczas lutowania ręcznego kluczowe jest stabilne unieruchomienie elementu, na którym wykonuje się połączenia. Dlatego stosuje się różne uchwyty warsztatowe (np. małe imadła, uchwyty do PCB, tzw. "trzecia ręka"). Ich zadaniem jest przytrzymanie płytki drukowanej w takiej pozycji, aby lutujący miał swobodny dostęp grotem lutownicy oraz mógł jednocześnie podać spoiwo.
Dlaczego poprawna jest odpowiedź: "płytek drukowanych podczas lutowania"?

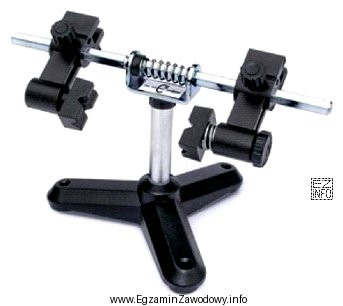

Uchwyt do PCB ma zwykle szczęki lub ramiona umożliwiające złapanie krawędzi płytki i utrzymanie jej stabilnie. Dzięki temu minimalizuje się poruszenie pól lutowniczych i wyprowadzeń w czasie nagrzewania oraz stygnięcia spoiwa, co zmniejsza ryzyko wad (np. pęknięć czy tzw. zimnych lutów).
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "stopu lutowniczego podczas lutowania" – stop lutowniczy jest materiałem (spoiwem) podawanym w trakcie pracy; nie jest "detalem" mocowanym uchwytem. Stabilizuje się raczej element/PCB, a nie samą cynę.
- "szkła powiększającego podczas lutowania" – lupa może występować na stanowisku, ale jest to osobne akcesorium optyczne. Uchwyt z rysunku w tego typu pytaniach dotyczy zwykle mocowania przedmiotu lutowanego, a nie narzędzia obserwacyjnego.
- "elementów elektronicznych podczas lutowania" – brzmi ogólnie i bywa prawdziwe dla pęset, chwytaków czy uchwytów pod elementy, ale jeśli na rysunku jest typowy uchwyt do PCB, to jego podstawowym zastosowaniem jest mocowanie całej płytki, a nie pojedynczych elementów.
Wskazówka egzaminacyjna: jeśli widzisz narzędzie ze szczękami/ramionami umożliwiającymi stabilne uchwycenie płaskiego laminatu, najczęściej chodzi o mocowanie płytki drukowanej. Pytanie sprawdza rozpoznanie wyposażenia stanowiska do montażu i lutowania.
