KWALIFIKACJA ELM2 - WRZESIEŃ 2015

PYTANIE NR 14.

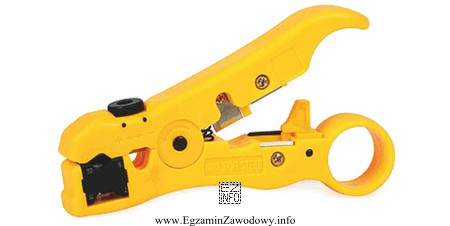

Przyrząd przedstawiony na zdjęciu nie służy do zarabiania przewodów typu
Ilustracja przedstawia narzędzie ręczne, które jest najprawdopodobniej używane do obróbki kabli.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
"FTTH" odnosi się do instalacji światłowodowych (Fiber To The Home), a światłowodu nie zarabia się typową zaciskarką do przewodów miedzianych/koncentrycznych. Narzędzia do FTTH to m.in. stripper, cleaver i spawarka lub zaciskarka do złączy światłowodowych, zależnie od technologii.

Pełne wyjaśnienie:

"Zarabianie przewodów" oznacza wykonanie zakończenia przewodu tak, aby można było go poprawnie i trwale podłączyć: przez zaciskanie złącza, montaż wtyku, zarobienie tulejki, itp. W praktyce sposób zarabiania silnie zależy od budowy przewodu oraz rodzaju złącza.

Odpowiedź "FTTH" jest właściwa w tym sensie, że FTTH kojarzy się z instalacjami światłowodowymi. Światłowód ma inną budowę niż przewody miedziane: do przygotowania i zakończenia włókna stosuje się narzędzia do zdejmowania powłok, precyzyjnego cięcia włókna oraz metody łączenia/terminacji charakterystyczne dla optyki (np. spawanie światłowodów lub montaż złączy światłowodowych). Typowa zaciskarka przeznaczona do kabli miedzianych nie jest narzędziem do wykonania zakończeń optycznych.

Pozostałe propozycje to przykłady przewodów, które w praktyce mogą być zarabiane narzędziami do przewodów miedzianych, zależnie od osprzętu:

  • RG-6 to kabel koncentryczny często spotykany w instalacjach RTV/SAT; zakończenia wykonuje się złączami koncentrycznymi montowanymi przez zaciskanie lub kompresję (narzędzia do złączy koncentrycznych).
  • UTP to skrętka bez ekranowania używana w sieciach teleinformatycznych; zakończenia wykonuje się zwykle wtykami/modułami (np. typu RJ-45) lub na złączach IDC, z użyciem odpowiednich narzędzi.
  • YTKSY to przewód telekomunikacyjny wielożyłowy (miedziany), który w zależności od zastosowania może być zakończony na listwach/złączkach, w puszkach lub złączach do przewodów wielożyłowych.

Typowy błąd na egzaminie to przenoszenie skojarzenia "zarabianie = zaciskarka" na wszystkie kable. Warto zapamiętać zasadę: miedź i koncentryk często kończy się zaciskaniem/IDC, natomiast światłowód wymaga narzędzi i procedur optycznych.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Zarabianie przewodów to przygotowanie ich końcówek do podłączenia: zdjęcie izolacji, ułożenie żył i montaż złącza/wtyku (np. przez zaciskanie lub IDC). Celem jest trwały styk elektryczny, mechaniczne odciążenie przewodu i zgodność z osprzętem instalacji.
FTTH dotyczy światłowodu, a światłowód nie przewodzi prądu jak miedź. Zakończenia optyczne wymagają narzędzi do obróbki włókna (ściąganie powłok, precyzyjne cięcie, spawanie lub montaż złączy optycznych). Zaciskarka do miedzi nie zapewni poprawnego połączenia optycznego.
Najczęściej są to przewody miedziane, zwłaszcza kable koncentryczne (np. do RTV/SAT) oraz niektóre przewody wielożyłowe z tulejkami. W sieciach LAN częste jest także zaciskanie wtyków na skrętce, choć w instalacjach stałych używa się też gniazd i złączy IDC.
RG-6 to popularny kabel koncentryczny używany m.in. w instalacjach telewizji naziemnej, kablowej i satelitarnej. Spotyka się go między anteną, multiswitchem, gniazdem RTV i odbiornikiem. Zwykle kończy się go złączami koncentrycznymi montowanymi odpowiednim narzędziem.
UTP to skrętka nieekranowana (Unshielded Twisted Pair), używana głównie do okablowania sieci komputerowych i systemów teletechnicznych. Dzięki skręceniu par zmniejsza się podatność na zakłócenia. Zakończenia wykonuje się np. wtykami/modułami sieciowymi lub na złączach typu IDC.
Nie. YTKSY to przewód telekomunikacyjny wielożyłowy, używany raczej w prostszych instalacjach sygnałowych/telefonicznych i sterowania, a nie jako standardowe okablowanie Ethernet. UTP jest projektowana pod transmisję danych w sieciach LAN (pary, kategorie, parametry transmisyjne).
Pomaga zwrócić uwagę na gniazda/matryce o kształcie dopasowanym do złączy koncentrycznych oraz na oznaczenia średnic. Narzędzia do koncentryka często współpracują z złączami kompresyjnymi lub zaciskanymi. Ważne jest też, że koncentryk ma jeden rdzeń i ekran, więc osprzęt różni się od LAN.
Typowe błędy to zła kolejność żył, zbyt długie rozkręcenie par (pogorszenie parametrów), niedociśnięcie wtyku, brak poprawnego wsunięcia żył do końca oraz uszkodzenie izolacji. Warto po zarobieniu zawsze wykonać test ciągłości i poprawności par testerem.
Światłowód wybiera się, gdy potrzebny jest duży zasięg, wysoka przepustowość lub odporność na zakłócenia elektromagnetyczne. W budynkach FTTH/FTTB światłowód doprowadza się do lokalu lub piętra, a dalej sygnał może być rozprowadzany inną technologią, zależnie od projektu.
Ucz się po zdjęciach: zaciskarki, ściągacze izolacji, narzędzia do koncentryka, narzędzia do światłowodów. Łącz narzędzie z typem kabla i złączem. Dobrą praktyką jest też wykonanie kilku zakończeń na różnych przewodach, aby zapamiętać różnice konstrukcyjne i typowe pomyłki.
info

Około 59% zdających odpowiada poprawnie na to pytanie. średnie

Eksperci podkreślają: ""FTTH" odnosi się do instalacji światłowodowych (Fiber To The Home), a światłowodu nie zarabia się typową zaciskarką do przewodów miedzianych/koncentrycznych."

Źródła:

  • Wikipedia: "Fiber to the x (FTTx)" (sekcja o FTTH) – https://en.wikipedia.org/wiki/Fiber_to_the_x – dostęp 2026-03-02
  • Wikipedia: "RG-6" – https://en.wikipedia.org/wiki/RG-6 – dostęp 2026-03-02
  • FS.com: "Fiber Optic Termination Guide" (opis metod terminacji światłowodów i narzędzi) – https://www.fs.com/blog/fiber-optic-termination-guide-657.html – dostęp 2026-03-02

Materiały:

  • Katalogi/ instrukcje producentów narzędzi do zaciskania złączy (opis zastosowań i kompatybilnych złączy)
  • Podręczniki do instalacji teletechnicznych (skrętka, koncentryk, podstawy światłowodów)
  • Materiały szkoleniowe dotyczące podstaw FTTH i zakończeń światłowodowych
