W trasowaniu chodzi o dokładne przeniesienie wymiarów i osi na obrabiany element przed wykonaniem operacji takich jak wiercenie, toczenie czy frezowanie. Gdy trzeba wyznaczyć środek otworu (albo oś symetrii) na płaskiej powierzchni elementu, który ma kształt walcowy (np. wałek, tuleja), stosuje się przyrząd pozwalający odnieść trasowanie do średnicy zewnętrznej elementu.
Poprawna odpowiedź wskazuje przyrząd typu centrownik/trasownik do wyznaczania środka. Taki przyrząd działa w praktyce tak, że opiera się i ustawia względem zewnętrznej powierzchni walca, a następnie umożliwia poprowadzenie rysy lub wskazanie punktu odpowiadającego osi (a więc i środkowi) na płaskiej powierzchni. Kluczowe jest to, że narzędzie "tworzy geometrię" osi z walca – nie jest tylko samym znacznikiem.

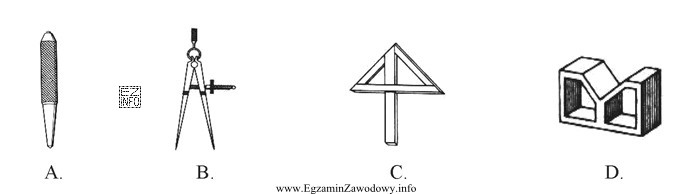

Pozostałe odpowiedzi (inne rysunki narzędzi) są błędne wtedy, gdy przedstawiają narzędzia o innym przeznaczeniu, np.:
- rysik – służy do wykonywania rys traserskich, ale sam nie wyznacza osi walca; wymaga wcześniej ustalonej bazy/odniesienia,
- punktak – służy do punktowania (wybijania punktu), lecz nie zapewnia automatycznego wyznaczenia środka otworu na elemencie walcowym,
- przyrządy pomiarowe (np. suwmiarka, przymiar) – mogą pomóc w odmierzaniu, ale nie są przyrządem dedykowanym do wyznaczania środka otworu na płaskiej powierzchni elementu walcowego.
Wskazówka egzaminacyjna: czytając pytanie, zwróć uwagę na dwa ograniczenia jednocześnie: "powierzchnie płaskie" oraz "przedmioty walcowe". Poprawny przyrząd musi odnosić się do średnicy/obwodu walca, a nie tylko umożliwiać wykonanie kreski lub punktu w dowolnym miejscu.
